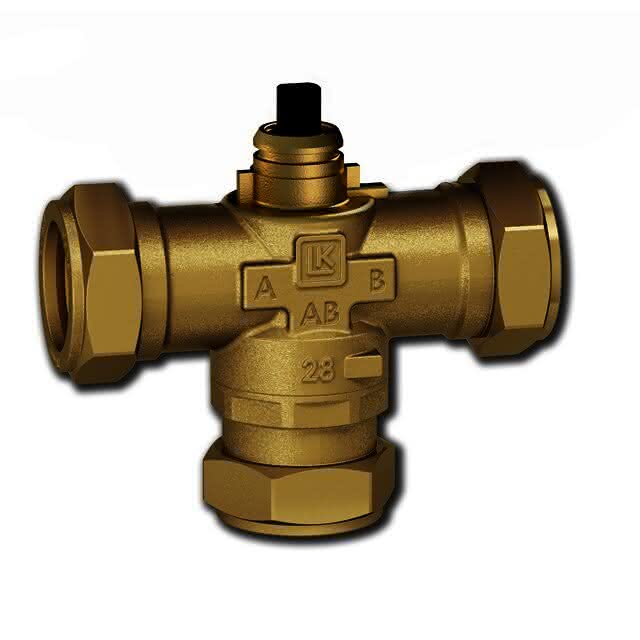

LK 525 3-Wege Zonenventil 22mm Kvs 8,0
Artikelnummer
99901671205
Werksnummer
066108
Bestell-Code
LK066108
Modell
525
Zolltarifnummer
85169000
LK 525 MultiZone 3W Ventil 22mm 8,0 m3/h
Beschreibung
LK 525 MultiZone 3W. Anschluss:
Klemmverschraubung 22mm. Kvs: 8,0 m3/h.
Arbeitstemperatur: Min. 5 Grad C / Max.
80 Grad C. Max. Arbeitsdruck: 1,0 Mpa
(10Bar). Leckage:< 0,1% vom Kvs bei 100
kPa. Drehwinkel: 60 / 360 Grad. LK
Armatur Art.-Nr.: ---
Klemmverschraubung 22mm. Kvs: 8,0 m3/h.
Arbeitstemperatur: Min. 5 Grad C / Max.
80 Grad C. Max. Arbeitsdruck: 1,0 Mpa
(10Bar). Leckage:< 0,1% vom Kvs bei 100
kPa. Drehwinkel: 60 / 360 Grad. LK
Armatur Art.-Nr.: ---
LK 525 MultiZone ist ein motorisiertes 3-Wege Zonenventil für Heizsysteme, in denen der Volumenstrom durch eine oder mehrere Zonen gesteuert werden soll. Das Zonenventil ist für die Ein-/Aus-Regelung und verfügt über einen Drehschieber, weshalb es einen höheren Differenzdruck aushält und die Gefahr verringert, dass es bei einer längeren Betriebsunterbrechung hängen bleibt. Auf der Oberseite des Motors befindet sich eine Anzeige, die angibt, welcher Ventilanschluss geöffnet oder geschlossen ist.
Das Ventil darf nicht so angebracht werden, dass der Motor unter der Ventileinheit platziert ist. Bitte beachten Sie, dass der Motor nur in einer Stellung montiert werden kann. Kontrollieren Sie die Installation regelmäßig.
Spezifikationen
Werkstoff des Gehäuses
Messing
Werkstoffgüte
sonstige
Nenninnendurchmesser
DN 20
Material Triebwerk
Kunststoff
Rohraußendurchmesser alle Anschlüsse
22 mm
Bedienung
Elektromotor
Oberfläche
unbehandelt
Druckstufe Artikel
PN 10
Gemäß Anforderungen der Schifffahrts-Inspektion
Nein
Max. Druckunterschied bei 20 °C
1 bar
Dichtung
Gummi
Von innen gefüttert
sonstige
Vierkantantrieb
32 mm
Durchführung Dübel
T-förmig
Mit Ablaßmöglichkeit (Anschluss)
Nein

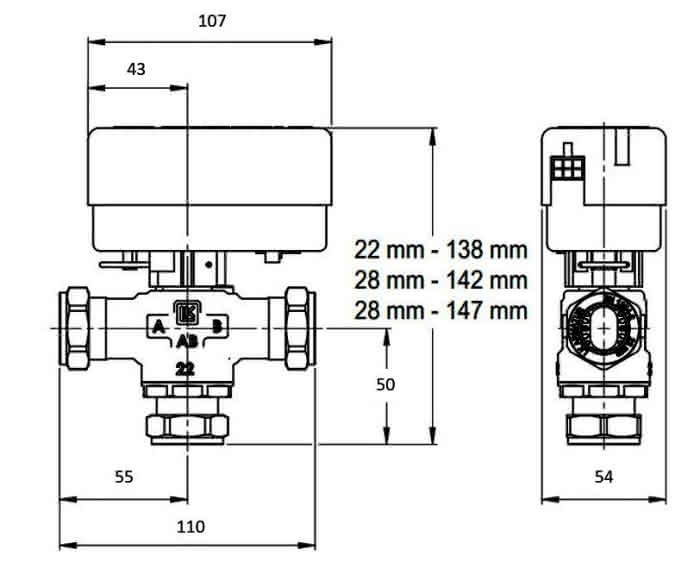

Länge Anschluss 1
110 mm
Arbeitslänge Anschluss 1
23 mm
Druckstufe Flansch
sonstige
Länge Anschluss 2
110 mm
Arbeitslänge Anschluss 2
23 mm
Länge Anschluss 3
110 mm
Länge Schlüssel/ Handgriff
0 mm
Arbeitslänge Anschluss 3
23 mm
Höhe Handgriff/ Spindel
9 mm
Winkel Anschluss 1 - Anschluss 2
90 °
Winkel Anschluss 1 - Anschluss 3
90 °
Modeltyp
525
Serie
MultiZone 3W
