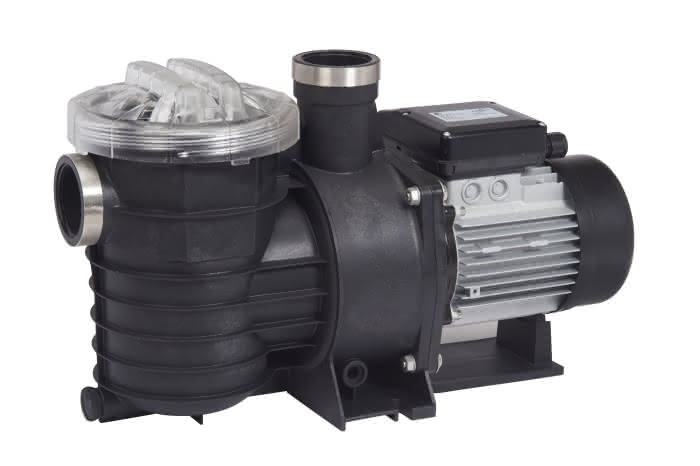

KSB Umwälzpumpe Filtra N 22 D mit Drehstrommotor, IE3
Artikelnummer
99901454008
Werksnummer
48242864
Bestell-Code
KSB48242864
Zolltarifnummer
84137051
KSB Umwälzpumpe Filtra N 22 D mit Drehstrommotor, IE3
Beschreibung
KSB Umwälzpumpe für
Schwimmbadfilteranlagen.
Selbstansaugende einstufige Blockpumpe
mit einem horizontalen Saugstutzen und
einem vertikalen Druckstutzen.
Eingebauter Grobfilter mit
herausnehmbarem Filtereinsatz über
Klarsicht-Schraubdeckel. Entleerschraube
am Pumpengehäuse.
Antrieb über oberflächengekühlten Motor.
Abdichtung durch Gleitringdichtung.
Rillenkugellager auf Lebensdauer
fettgeschmiert.
Werkstoffe:
Pumpengehäuse: Polypropylen 30% GF
Leitrad: Polypropylen 30% GF
Laufrad: Noryl GFN2
Deckel: PMMA
Druckdeckel: Polypropylen 30% GF
Welle: Cr-Stahl 1.4028
Motorgehäuse: Aluminium
Fördermedium: ___________________
Förderstrom: ________ m3/h
Förderhöhe: _________ m
Saughöhe: bis 3 m
Mediumtemperatur: max. 35 oC
Anlagenenddruck: max. 25 bar
Betriebsspannung: 3ph 230/400 V
Netzfrequenz: 50 Hz
Motordrehzahl: 2800 1/min
Nennleistung P1: 1.4 kW
Nennleistung P2: 1.1 kW
Nennstrom: 2.5 A
Schutzart: IP44
Isolationsklasse: F
Anschluss saugseitig: G 2"
Anschluss druckseitig: G 2"
Gewicht: 13,3 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: Filtra N
Baugröße: 22 D
Artikelnummer: ---
EAN/GTIN: ---
Materialpreisgruppe: 68
Schwimmbadfilteranlagen.
Selbstansaugende einstufige Blockpumpe
mit einem horizontalen Saugstutzen und
einem vertikalen Druckstutzen.
Eingebauter Grobfilter mit
herausnehmbarem Filtereinsatz über
Klarsicht-Schraubdeckel. Entleerschraube
am Pumpengehäuse.
Antrieb über oberflächengekühlten Motor.
Abdichtung durch Gleitringdichtung.
Rillenkugellager auf Lebensdauer
fettgeschmiert.
Werkstoffe:
Pumpengehäuse: Polypropylen 30% GF
Leitrad: Polypropylen 30% GF
Laufrad: Noryl GFN2
Deckel: PMMA
Druckdeckel: Polypropylen 30% GF
Welle: Cr-Stahl 1.4028
Motorgehäuse: Aluminium
Fördermedium: ___________________
Förderstrom: ________ m3/h
Förderhöhe: _________ m
Saughöhe: bis 3 m
Mediumtemperatur: max. 35 oC
Anlagenenddruck: max. 25 bar
Betriebsspannung: 3ph 230/400 V
Netzfrequenz: 50 Hz
Motordrehzahl: 2800 1/min
Nennleistung P1: 1.4 kW
Nennleistung P2: 1.1 kW
Nennstrom: 2.5 A
Schutzart: IP44
Isolationsklasse: F
Anschluss saugseitig: G 2"
Anschluss druckseitig: G 2"
Gewicht: 13,3 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: Filtra N
Baugröße: 22 D
Artikelnummer: ---
EAN/GTIN: ---
Materialpreisgruppe: 68
Beschreibung:
Einstufige, selbstansaugende Kreiselpumpe in Blockbauweise.
Einsatz:
Zur Förderung von reinem oder leicht verschmutztem Wasser, Schwimmbadwasser mit Chloranteilen bis max. 0,3 %, ozonbehandeltem Schwimmbadwasser mit Salzgehalt von max. 7 ‰.
Einstufige, selbstansaugende Kreiselpumpe in Blockbauweise.
Einsatz:
Zur Förderung von reinem oder leicht verschmutztem Wasser, Schwimmbadwasser mit Chloranteilen bis max. 0,3 %, ozonbehandeltem Schwimmbadwasser mit Salzgehalt von max. 7 ‰.
Kein Verwendungshinweis notwendig
Spezifikationen
Anzahl der Phasen
3
Durchmesser Anschluss Druckseite
2" (50)
Durchmesser Anschluss Zufuhrseite
2" (50)
Max. Arbeitsdruck
2,5 bar
Max. Förderhöhe
18 m
Max. Volumenstrom
28 l/h
Qualitätsklasse Material Gebläserad
sonstige
Werkstoff Gebläserad/Pumpenrad
sonstige
Werkstoff des Gehäuses
Kunststoff
Werkstoff des Pumpengehäuses
Polypropylen (PP)
Bemessungsspannung
380 V
Werkstoffgüte
PP-GF
Werkstoffgüte des Pumpengehäuses
PP-GF
Frequenz
50 Hz
Ovale Flanschform
Nein
Drehzahl
2.800 1/min
Pumpenschaltung
Temperatur
Umgebungstemperatur
0 °C
Anschluss
Außengewinde Gas konisch (BSPT)
Druckstufe Artikel
PN 2,5
Nennstrom
2,5 A
Aufgenommene Motorleistung (P1)
1,4
Drehzahlregelung Motor
ohne
Isolationsklasse nach IEC
F
Elektrischer Anschluss
Anschlussklemmen
Doppelpumpe
Nein
Min. Mediumtemperatur (Dauerbetrieb)
5 °C

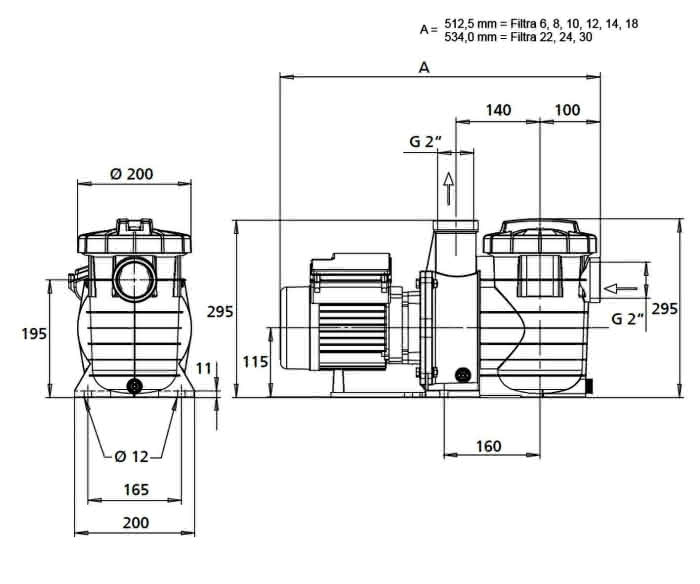

Breite 1
534
Pumpenhöhe
295 mm
Schutzart (IP)
IP44
Anschlussmaß Pumpengehäuse
2"
Breite 2
200
Kommunikationsbus
ohne
Serie
Filtra N
