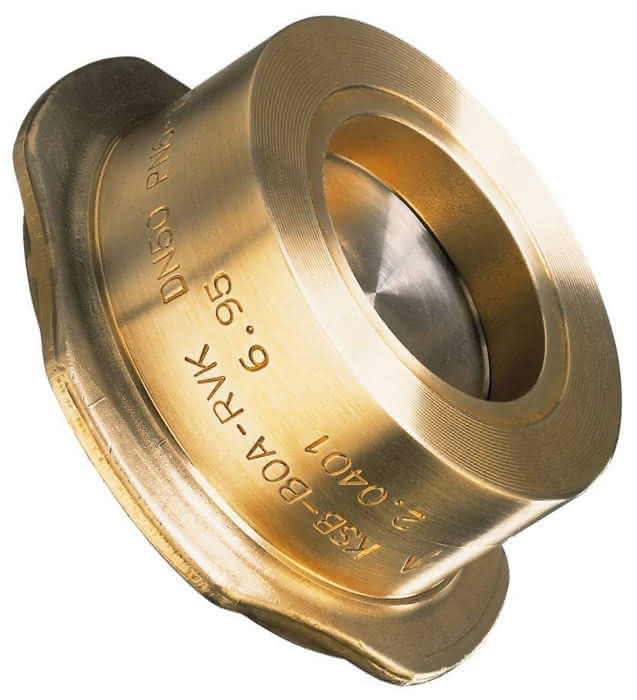

KSB Einklemm-Rückschlagventil BOA-RVK Gehäuse aus Gußeisen, PN6 DN200
Artikelnummer
55100331200
Werksnummer
48860611
Bestell-Code
KSBBOARVK6200
Montagezeit (Bürgerle)
56 Min
Zolltarifnummer
84813091
KSB Einklemm-Rückschlagventil BOA-RVK Gehäuse aus Gusseisen, PN6 DN200
Beschreibung
Einklemm-Rückschlagventil, wartungsfrei.
Zentrierung mittels Gehäusekontur.
Abdichtung durch Kegel (federbelastet),
Führung mittels Niro-Stahlbolzen in
Dreipunktlage.
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie 2014/68/EU (DGR).
Gehäuse: EN-GJL-250(JL1040)
Baulänge nach: EN 558/49
Dichtungsart: Kegel
Abdichtung: EN-GJL-250 m.O-Ring
Anstrich: blau RAL 5002
Betriebstemperatur: -10 bis 100 oC
Nenndruck: PN 6
Nennweite: DN200
Gewicht: 22 kg
Fabrikat: KSB
Baureihe: BOA-RVK -
Artikelnummer: ---
EAN/GTIN: ---
Materialpreisgruppe: G3
Zentrierung mittels Gehäusekontur.
Abdichtung durch Kegel (federbelastet),
Führung mittels Niro-Stahlbolzen in
Dreipunktlage.
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie 2014/68/EU (DGR).
Gehäuse: EN-GJL-250(JL1040)
Baulänge nach: EN 558/49
Dichtungsart: Kegel
Abdichtung: EN-GJL-250 m.O-Ring
Anstrich: blau RAL 5002
Betriebstemperatur: -10 bis 100 oC
Nenndruck: PN 6
Nennweite: DN200
Gewicht: 22 kg
Fabrikat: KSB
Baureihe: BOA-RVK -
Artikelnummer: ---
EAN/GTIN: ---
Materialpreisgruppe: G3
Beschreibung:
Rückschlagventil nach DIN/EN in Einklemmausführung, Zentrierung über das Gehäuse, Abdichtung durch federbelastete Platte oder Kegel, Führung von Platte oder Kegel durch drei Bolzen aus Edelstahl, geräuschmindernde Ausführung mit Platte aus Plastik (DN 15 - 100) oder Kegel mit O-Ring (DN 125 - 200), wartungsfrei.
Einsatz:
Industrieanlagen und Heizungsanlagen, Flüssigkeiten und Gase, Warmwasserheizungsanlagen, Heißwasserheizungsanlagen, Wärmeübertragungsanlagen. Eventuelle Einschränkungen durch technische Regelwerke sind zu beachten. Nicht geeignet für Medien, die die verwendeten Werkstoffe angreifen. Andere Medien auf Anfrage.
Rückschlagventil nach DIN/EN in Einklemmausführung, Zentrierung über das Gehäuse, Abdichtung durch federbelastete Platte oder Kegel, Führung von Platte oder Kegel durch drei Bolzen aus Edelstahl, geräuschmindernde Ausführung mit Platte aus Plastik (DN 15 - 100) oder Kegel mit O-Ring (DN 125 - 200), wartungsfrei.
Einsatz:
Industrieanlagen und Heizungsanlagen, Flüssigkeiten und Gase, Warmwasserheizungsanlagen, Heißwasserheizungsanlagen, Wärmeübertragungsanlagen. Eventuelle Einschränkungen durch technische Regelwerke sind zu beachten. Nicht geeignet für Medien, die die verwendeten Werkstoffe angreifen. Andere Medien auf Anfrage.
Kein Verwendungshinweis notwendig
Spezifikationen
Werkstoffgüte
Gusseisen GG 25 (GJL-250)
Nenninnendurchmesser
DN 200
Oberfläche
sonstige
Ventilform
sonstige
Druckstufe Artikel
PN 6
Mit Schließfeder
Ja
Dichtung
Gummi/Kunststoff
Länge
140 mm
Max. Arbeitsdruck bei 20 °C
6 bar
Max. Mediumtemperatur (Dauerbetrieb)
100 °C
Min. Mediumtemperatur (Dauerbetrieb)
-10 °C
Zeta-Wert
9,82
Nennbaugröße
EN 558-1, 49
Serie
BOA-RVK
