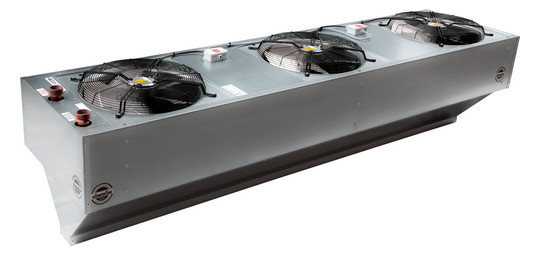

KM Luftschleier ProtecTor Typ 0402088 WTA Cu alu. L:4000, B: 940 mm, EC
Artikelnummer
99902707507
Werksnummer
255000402088
Bestell-Code
KPM255000402088
Zolltarifnummer
73229000
Kampmann Luftschleier ProtecTor EC Baugröße 40, EC-Ventilator, HxBxL 685 mm x 940 mm x 4000 mm, Ausführung horizontal (über dem Tor), Anschluss links, Kupfer/Aluminium, elektromechanisch
Beschreibung
Kampmann Luftschleier ProtecTor zur Montage oberhalb oder seitlich von
Toren in Industrie und Gewerbe, mit patentierter, stufenabhängiger,
dynamischer Luftmengenverteilung auf Vor- und Warmluftschleier (Patent
EP 1462730).
Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen
Gewindeaufhängungen, komplett mit Motorschutzkorb, Zusatzteile
ausblasseitig anschraubbar.
LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W.
Der Wirbelgrenzflächeneffekt (der zusätzlich auszuwählenden
Ausblasdüsen) zwischen Vor- und Warmluftschleier bewirkt Kontraktion der
beiden Luftstrahlen und vergrößert die Abschirmwirkung. Größere
Eindringtiefe durch nicht erwärmten Vorschleier aufgrund des niedrigen
thermischen Auftriebs und der höheren Geschwindigkeit.
Montageausführung horizontal (über dem Tor), Anschluss links
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminiumlamellen, geeignet für PWW/PHW.
Max. Betriebsdruck bar 10
Max. Wassereintrittstemp. GradC 120
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Axialventilator
Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des
Ventilators durch aktives Temperaturmanagement.
Schutzart IP 54
Integrierter Motorschutz.
Mit außen angebrachtem Anschlusskasten.
Baugröße 40
Abmessungen mm 940 x 685 x 4000
Gewicht kg 242
Steuerspannung V 10 8 6 4 2
SFP-Wert Ws/m3 197 131 76 47 74
Luftvolumenstrom,
gesamt m3/h 45180 35790 26400 17010 7570
Luftvolumenstrom,
Vorschleier m3/h 13280 10520 7760 5000 2230
Luftvolumenstrom,
Warmluftschleier m3/h 31900 25270 18640 12010 5350
Leistungsaufnahme W 2468 1304 556 224 156
Stromaufnahme A 11,6 6 2,8 1,2 1,2
Schalldruckpegel dB(A) 66 60 51 40 25
Schallleistungspegel dB(A) 82 76 67 56 41
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 180,4 152,2 121,7 87,8 47,4
Luftaustrittstemperatur GradC 37 38,1 39,7 42 46,7
Wasservolumenstrom m3/h 15,57 13,14 10,5 7,58 4,09
Wasserwiderstand kPa 30,56 22,55 15,12 8,44 2,82
Fabrikat Kampmann
Art.-Nr. ---
Artikel/Rabatt-Gruppe 255
Toren in Industrie und Gewerbe, mit patentierter, stufenabhängiger,
dynamischer Luftmengenverteilung auf Vor- und Warmluftschleier (Patent
EP 1462730).
Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen
Gewindeaufhängungen, komplett mit Motorschutzkorb, Zusatzteile
ausblasseitig anschraubbar.
LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W.
Der Wirbelgrenzflächeneffekt (der zusätzlich auszuwählenden
Ausblasdüsen) zwischen Vor- und Warmluftschleier bewirkt Kontraktion der
beiden Luftstrahlen und vergrößert die Abschirmwirkung. Größere
Eindringtiefe durch nicht erwärmten Vorschleier aufgrund des niedrigen
thermischen Auftriebs und der höheren Geschwindigkeit.
Montageausführung horizontal (über dem Tor), Anschluss links
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminiumlamellen, geeignet für PWW/PHW.
Max. Betriebsdruck bar 10
Max. Wassereintrittstemp. GradC 120
Max. Lufteintrittstemp. GradC 40
Max. Glykolanteil % 50
Axialventilator
Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des
Ventilators durch aktives Temperaturmanagement.
Schutzart IP 54
Integrierter Motorschutz.
Mit außen angebrachtem Anschlusskasten.
Baugröße 40
Abmessungen mm 940 x 685 x 4000
Gewicht kg 242
Steuerspannung V 10 8 6 4 2
SFP-Wert Ws/m3 197 131 76 47 74
Luftvolumenstrom,
gesamt m3/h 45180 35790 26400 17010 7570
Luftvolumenstrom,
Vorschleier m3/h 13280 10520 7760 5000 2230
Luftvolumenstrom,
Warmluftschleier m3/h 31900 25270 18640 12010 5350
Leistungsaufnahme W 2468 1304 556 224 156
Stromaufnahme A 11,6 6 2,8 1,2 1,2
Schalldruckpegel dB(A) 66 60 51 40 25
Schallleistungspegel dB(A) 82 76 67 56 41
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 180,4 152,2 121,7 87,8 47,4
Luftaustrittstemperatur GradC 37 38,1 39,7 42 46,7
Wasservolumenstrom m3/h 15,57 13,14 10,5 7,58 4,09
Wasserwiderstand kPa 30,56 22,55 15,12 8,44 2,82
Fabrikat Kampmann
Art.-Nr. ---
Artikel/Rabatt-Gruppe 255
Der spürbare Warmluftstrom bewirkt besonders bei tiefen Außentemperaturen ein rasches Behaglichkeitsgefühl in der Aufenthaltszone. Im Gegensatz zu herkömmlichen Torluftschleiern sorgt ein patentierter, dynamischer und selbst regulierender Vorschleier für eine wirksamere und energiesparendere Abschirmung der Kaltluft von außen. Der kalte Vorschleier hat eine größere Eindringtiefe als der Warmluftschleier und wirkt als Stützstrahl. Durch Kontraktion beider Luftschleier reißt der Vorschleier den Warmluftschleier mit nach unten. Energetisch nachteilige Verwirbelungen treten vornehmlich zwischen der Außenluft und dem unbeheizten Vorschleier auf. Der Wirbelgrenzschicht-Effekt sorgt für eine erhöhte Eindringtiefe: Durch Kontraktion beider Luftschleier reißt der Vorschleier den Warmluftschleier mit nach unten. Energetische Vorteile entstehen durch den Vorschleier somit nicht nur, weil er als Teil des ganzen Luftschleiers nicht erwärmt werden muss. Er sorgt gleichzeitig für eine noch bessere Abschirmung und ermöglicht so größere Montagehöhen. Funktionsprinzip: Luft wird über Sichel-Leiseläufer-Ventilator angesaugt und über den Wärmetauscher bzw. am Wärmetauscher vorbei in die Ausblasdüse geblasen. Die Wärmetauscherausführung im Kreuzgegenstrom-Prinzip eignet sich dabei besonders für hohe Heizmittelspreizungen Luftaustritt: Standardmäßig können zum ProtecTor Luftschleier drei verschiedene Standarddüsen geliefert werden, um die bauseitigen Anforderungen optimal abdecken zu können. Wirbelgrenzschichteffekt: Erhöhung der Eindringtiefe beider Luftschleier, Vorschleier reißt den Warmluftschleier mit. Vorschleier funktioniert als Stützstrahl, optimiert sich bei Drehzahländerung der Ventilatoren selbst, passt sich dem Warmluftstrahl an.
Das System ProtecTor ist ausschließlich zur Abschirmung von Kaltlufteinfall bei dauernd oder zeitweise geöffneten Toren in Industrie- und Gewerbebauten bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet allein der Benutzer/Betreiber des Geräts. Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der Hinweise zur Sicherheit, zum Betrieb und zur Instandhaltung/Wartung.
Spezifikationen
Max. Montagehöhe (Abluftseite)
55 m
Max. Türbreite
4 m
Anzahl Lüfterstellungen
5
Max. Luftmenge
45.320 m³/h
Anschlussspannung Lüfter
230 V
Ausführung
freihängend
Breite
940 mm
Max. Stromaufnahme der Lüfter
116 A
Farbe
grau
Position Wasseranschluss
Oberseite
Einschließlich wasserseitiger Regelung
Ja
Abluftmuster
fest
Höhe
685 mm
