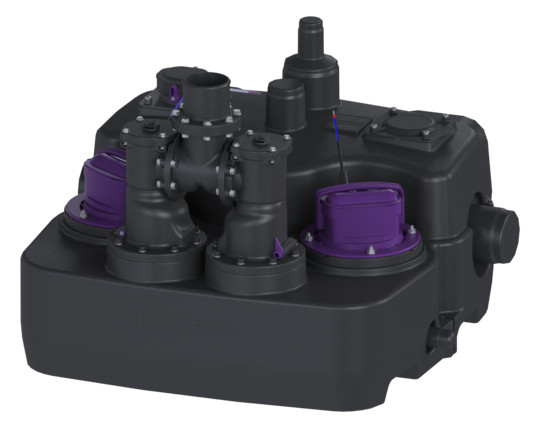

KESSEL-Hebeanlage Aqualift L Duo, SPF 2900-S3, 400 V

Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet.
Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum mit universalen Anschlussmöglichkeiten und einer verschraubten Reinigungsöffnung.
Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät.

Ausführung
Anlagenart: Doppelanlage
Aufstellung: Trockenaufstellung
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert

Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-1
Abwasserart: fäkalienhaltig und fäkalienfrei
Einbausituation: freie Aufstellung
Auslieferungszustand: installationsfertig
Anlagen Typ: Duo

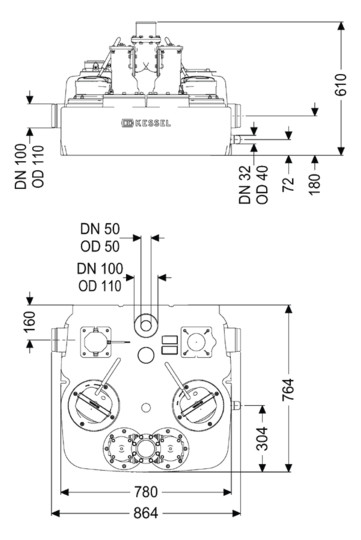

Abmessungen
Gewicht netto: 50 kg
Gewicht brutto: 57 kg
Länge: 764 mm
Breite: 864 mm
Höhe: 610 mm
Verpackungsmaß Länge: 864 mm
Verpackungsmaß Breite: 764 mm
Verpackungsmaß Höhe: 610 mm

Behälter/Grundkörper
Druckabgang (DN): 80
Druckabgang (DA): 90 mm
Anschluss für Handmembranpumpe (DN): 32
Entlüftungsanschluss (DN): 70
Zulauf Nennweite (DN): 100
Zulauf Anzahl: 3
Nutzvolumen: 50 l
Behältervolumen: 120,00 l
Stutzen Ausführung: inklusive Spitzende und Muffe

Fördereinrichtung
Pumpe: SPF 2900
Anzahl Pumpen: 2
Gewicht Pumpe: 10,5 kg
Betriebsspannung: 400 V
Schutzklasse: I
Isolationsklasse: F
Schutzart Pumpe: IP 68 (3m/48h)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 44 m3/h
Förderhöhe max.: 14 m
Drehzahl: 2700 U/min
Leistung P1: 3,1 kW
Leistung P2: 2,4 kW
Betriebsart: S3 - 50 %
Typ Anschlussleitung Pumpe: H07RN8-F 6G 1 mm2
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 40 mm
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 5 A

Steuerung
Schaltgerät: Connect
Funktion Schaltgerät: mit Alarmmeldung
Motorschutz Schalter: ja
Alarmgeber: Schwimmerschalter
Art Niveauerfassung: mechanisch
Schutzart Schaltgerät: IP 54
Netzfrequenz: 50 Hz
Betriebsspannung: 400 V
Länge Netzanschlussleitung Schaltgerät: 5 m
Potentialfreier Kontakt: optional
GSM-Schnittstelle: nein
USB-Schnittstelle: nein
Logbuchfunktion: ja
Mehrzeilige Displayanzeige: nein
Batteriepufferung: ja
Selbstdiagnosesystem (SDS): ja
Variante der Warneinrichtung: akustische und optische Meldung
Erforderliche Absicherung Schaltgerät: C 20 A
