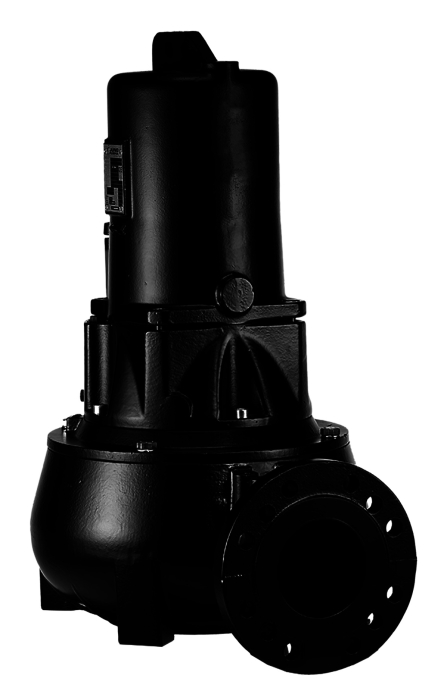

JP MULTIFREE-PUMPE 45/4 BW2, EX 400 V, Freistromrad, Explosionsschutz
Artikelnummer
99901395489
Werksnummer
JP46859
Bestell-Code
JP46859
Montagezeit (Bürgerle)
1 Std 24 Min
Zolltarifnummer
84137021
Pentair Jung Pumpen MULTIFREE-PUMPE 45/4 BW2, EX 400 V, FREISTROMRAD, EXPLOSIONSSCHUTZ
Beschreibung
"Pentair Jung Pumpen MULTIFREE 45/4 BW2, EX
Explosionsgeschützt nach ATEX
Vertikal einstufige Tauchmotorpumpe mit
horizontalem Druckabgang und hoher
Betriebssicherheit.
LGA Bauart geprüft nach DIN EN 12050
- speziell für Abwasser mit abrasiven
Bestandteilen
- Trockenlaufsichere, mediumseitige
Siliciumkarbid-Gleitringdichtung und
motorseitig 2-facher Radialwellen-
dichtring mit Ölkammer und Möglichkeit
der Dichtungskontrolle
- Längswasserdicht vergossene
Leitungseinführung mit steckbarer
Kabelverbindung
Laufrad: Freistromrad
Freier Durchgang: 80 mm
Druckstutzen: DN 80 für PN6 / PN10
Fördermedium: max 40 Grad C
Fördermenge Q: max 140 m³/h
Förderhöhe H: max 13,7 m
Gewicht: 73 kg
Spannung: 3/PEx400 V, 50 Hz
Strom: 9,6 A
Leistung P2: 4,2 kW
Drehzahl: 1450 1/min
Startart: Direkt
Schutzart: IP 68
Motorschutz: Wicklungsthermostate
Leitung: 10m H07 RN-F 6G 1,5
Ex-Kennzeichnung: II2G Ex db IIB T4 Gb
Die Funktion der Wicklungsthermostate
muss durch eine passende Steuerung
gewährleistet sein. Zusätzlich ist ein
Überstromauslöser bzw. Motorschutz-
schalter erforderlich."
Explosionsgeschützt nach ATEX
Vertikal einstufige Tauchmotorpumpe mit
horizontalem Druckabgang und hoher
Betriebssicherheit.
LGA Bauart geprüft nach DIN EN 12050
- speziell für Abwasser mit abrasiven
Bestandteilen
- Trockenlaufsichere, mediumseitige
Siliciumkarbid-Gleitringdichtung und
motorseitig 2-facher Radialwellen-
dichtring mit Ölkammer und Möglichkeit
der Dichtungskontrolle
- Längswasserdicht vergossene
Leitungseinführung mit steckbarer
Kabelverbindung
Laufrad: Freistromrad
Freier Durchgang: 80 mm
Druckstutzen: DN 80 für PN6 / PN10
Fördermedium: max 40 Grad C
Fördermenge Q: max 140 m³/h
Förderhöhe H: max 13,7 m
Gewicht: 73 kg
Spannung: 3/PEx400 V, 50 Hz
Strom: 9,6 A
Leistung P2: 4,2 kW
Drehzahl: 1450 1/min
Startart: Direkt
Schutzart: IP 68
Motorschutz: Wicklungsthermostate
Leitung: 10m H07 RN-F 6G 1,5
Ex-Kennzeichnung: II2G Ex db IIB T4 Gb
Die Funktion der Wicklungsthermostate
muss durch eine passende Steuerung
gewährleistet sein. Zusätzlich ist ein
Überstromauslöser bzw. Motorschutz-
schalter erforderlich."
"MultiFree-Abwasserpumpen mit Freistromrad eignen sich zur Förderung von Abwasser in kommunalen und industriellen Pumpwerken sowie Regenrückhaltebecken. Die kleineren Typen leisten z. B. auch im Katastrophenschutz gute Dienste. Die Tauchpumpen nach EN 12050 sind mit oder ohne Ex-Schutz erhältlich (Ex II G Ex d IIB T4). Abwasserpumpen mit Ex-Schutz werden in explosionsgefährdeten Räumen eingesetzt, bzw. wenn sie mit dem öffentlichen Kanalnetz verbunden sind."
Kein Verwendungshinweis notwendig.
Spezifikationen
Anzahl der Phasen
3
Durchmesser Anschluss Druckseite
DN 80
Eintauchtiefe
10 mm
Flanschform
rund
Max. Arbeitsdruck
1,35 bar
Max. Förderhöhe
13,7 m
Qualitätsklasse Material Gebläserad
sonstige
Werkstoff Gebläserad/Pumpenrad
sonstige
Werkstoff des Motorgehäuses
Gusseisen
Werkstoff des Pumpengehäuses
Gusseisen
Werkstoffgüte des Motorgehäuses
Gusseisen GG 20 (GJL-200)
Werkstoffgüte des Pumpengehäuses
Gusseisen GG 25 (GJL-250)
Frequenz
50 Hz
Max. Abmessung feste Teile
80 mm
Mit Schneidwerk
Nein
Drehzahl
1.355 1/min
Geeignet für trockene Aufstellung
Nein
Pumpenschaltung
ohne
Umgebungstemperatur
1 °C
Nennstrom
9,6 A
Aufgenommene Motorleistung (P1)
5,5
Drehzahlregelung Motor
ohne
Isolationsklasse nach IEC
F
Kabellänge
10 mm
Motorausgangsleistung (P2)
4,2 kW
Elektrischer Anschluss
Kabel
Durchmesser Pumpe
375 mm
Pumpenhöhe
565 mm
Schutzart (IP)
IP68
Gewicht
73 kg
Explosionsgeschützt
Ja
