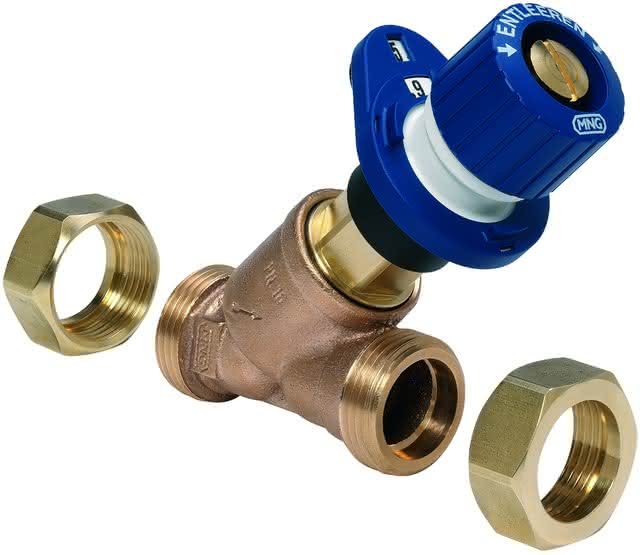

Honeywell Kombi-3-Plus blaues Handrad 3/4" AG V5010X0020

55095006500 #1
55095006500 #155095006500 #2
Artikelnummer
55095006500
Werksnummer
V5010X0020
Bestell-Code
MNGV5010X0020
Montagezeit (Bürgerle)
20 Min
Zolltarifnummer
84818099

Resideo Strangregulierventil Kombi-3-Plus Messing, AG, DN 20

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Andere Ausführungen:
Beschreibung
Allgemein
Vermarktungstext
Verwendungshinweis
Resideo Strangregulierventil Kombi-3-Plus
blau, für den Rücklauf, Gehäuse aus entzinkungsbeständigem Messing. Generelle Entleerung mittels Adapter über das Oberteil, nachträgliche Differenzdruckregelung durch auf das Oberteil montierten Membranregler (bis einschließlich DN 40) möglich, keine Anbauteile am Ventilgehäuse. Sichtbare Voreinstellungsanzeige bei verdecktem Voreinstellungsring, hohe Genauigkeit durch Einzeljustierung. Wartungsfreie Spindelabdichtung durch Doppel-O-Ring, PTFE- Sitzabdichtung. Aussengewinde flachdichtend. Überwurfmutter und Dichtung, Schweiss-/Löt- bzw. Gewindetüllen als Zubehör. Für pH-Wert von 8 - 9,5.
Medium: Wasser oder Wasser-Glykolgemisch nach VDI 2035
Werkstoff des Gehäuses: Messing, entzinkungsbeständig
Kvs-Wert: 6,4
Mediumtemperatur: -20 GradC - 130 GradC
Nenndruck: PN 16
Ausführung: mit Aussengewinde, flachdichtend
Nennweite: DN 20
Hinweis: Baugleich mit ehem. Honeywell Artikel
Fabrikat: Resideo
Typ: Braukmann
Spezifikationen
Für warmes Trinkwasser geeignet
Nein
Mit Isolierung
Nein
Winkel der Spindel
45 °
Für Trinkwasser geeignet
Nein
Werkstoffgüte
Messing, entzinkungsbeständig (DZR)
Nenninnendurchmesser
DN 20
Rohraußendurchmesser
20 mm
Thermostatisch
Nein
Anschluss 1
Außengewinde Gas zylindrisch (BSPP)
Mit Kupplungsanschluss 1
Nein
Oberfläche
unbehandelt
Anschluss 2
Außengewinde Gas zylindrisch (BSPP)
Mit Kupplungsanschluss 2
Nein
Bedienhöhe
100 mm
Druckstufe Artikel
PN 16
Für Heizungswasser geeignet
Ja
Mit Thermometer
Nein
Kvs-Wert
6,4
Motorgesteuert
Nein
Länge Anschluss 1
38 mm
Länge Anschluss 2
38 mm
Mit Messanschluss
Nein
Mit Standanzeiger
Ja
Mit verlängerten Messnippeln
Nein
Mit Impulsleitungsanschluss
Nein
Mit Messnippel
Nein
KV-Wert
0,68
Mit Entleerventil
Ja
Handbedienung
Ja
Serie
V5010
