SanitärArmaturenBrausen
Hansgrohe Deutschland Vertriebs GmbH

HG Thermostatmodul Unterputz Axor Citterio E Fertigset 2 Verbraucher chrom

11139011200 #1
11139011200 #111139011200 #211139011200 #311139011200 #4
Artikelnummer
11139011200
Werksnummer
36703000
Bestell-Code
HG36703
Modell
36703XXX
Zolltarifnummer
84818011
Paketfähig
Ja

AXOR Citterio E Thermostatmodul 380/120 Unterputz für 2 Verbraucher mit Platte, Chrom

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
2 Verbraucher
gleichzeitige Nutzung von 2 Verbrauchern
Thermostatkartusche
Durchflussmenge oberer Abgang: 42 l/min
Durchflussmenge unterer Abgang: 40 l/min
maximale Durchflussmenge bei 3 bar: 42 l/min
min. Betriebsdruck: 1 bar
max. Betriebsdruck: 10 bar
Kombination Highflow Thermostat mit Absperrventil und Duo-Umstellventil zur Ansteuerung von 2 Verbrauchern
Sicherheitssperre bei 40 °C
Temperaturbegrenzung einstellbar
Anschlussgröße: DN20
Anschlussart: Grundkörper
Spezifikationen
Für Küchen geeignet
Nein
Für Badewannen geeignet (Einbau in die Wand)
Nein
Anschlussmaß Zufuhr
3/4" (20)
Anzahl ausgehende Anschlüsse
2
Für Badewannenränder/ Fliesenränder geeignet
Nein
Grundfarbe
Chrom
Anschluss Vorlauf
sonstige
Für Waschtische geeignet (Einbau in die Wand)
Nein
Temperaturbegrenzung
Nein
Für Waschtische geeignet (Einbau hohe Rückenwand)
Nein
Ausführung
Einbauteil
Material Fertigset
sonstige
Oberflächenschutz Fertigset
verchromt
Für Duschen geeignet
Nein
Mit Umstelleinheit
Nein
Oberflächenbehandlung Fertigset
sonstige
Mit Auslauf
Nein
Vorsprung Ablauf
0 mm
Mit Duschgarnitur
Nein
Verlängerungsset lieferbar
Nein
Mit Befestigungsvorrichtung für Wandinstallation
Nein
Einbautiefe
0 mm
Modeltyp
36703XXX
Serie
AXOR Citterio E
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4011097755564_36703000.pdf (2.1 MB)
InstallationshinweiseHansgrohe_4011097755564_argh0758_pdf.pdf (3 MB)
UBA-PositivlisteHansgrohe_4011097755564_zul_9600026537_00_iz1_pdf.pdf (846 kB)
ProspektHansgrohe_4011097755564_AXOR_Catalogue_2018_DE.pdf (9.7 MB)
Fotorealistisches Farb-BildHansgrohe_4011097755564_apa00502_tif.jpg (508 kB)
Fotorealistisches Farb-BildHansgrohe_4011097755564_apa00502_tif.tif (14.2 MB)

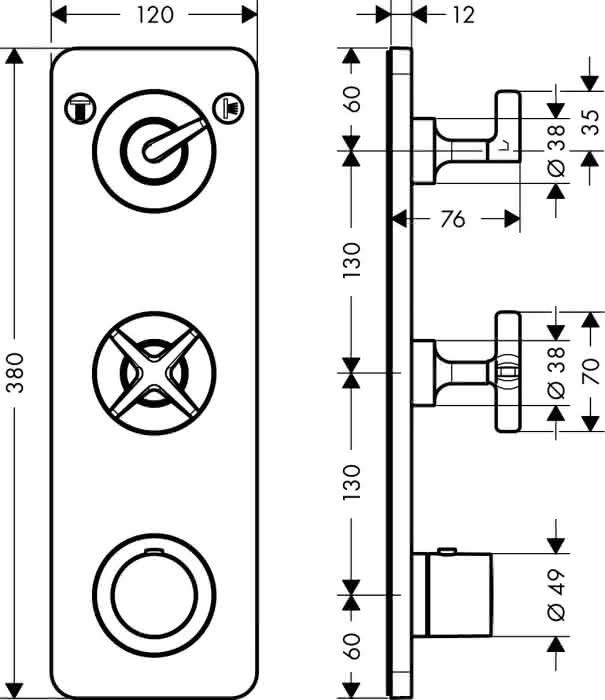

Vermaßte StrichzeichnungHansgrohe_4011097755564_amg00060_eps.jpg (133 kB)

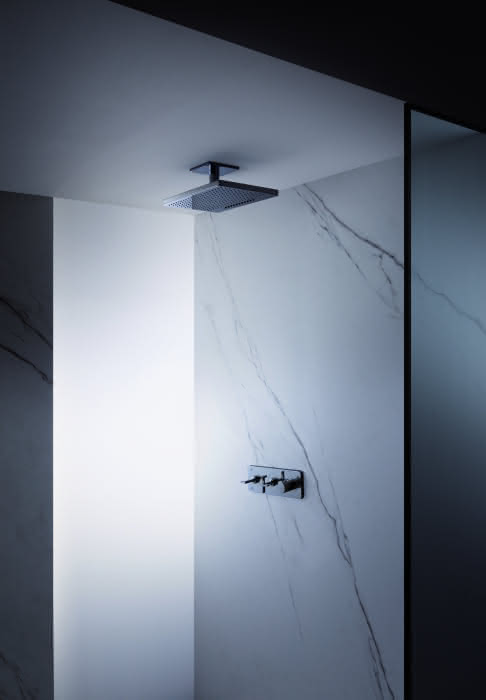

Milieubild, BadszeneHansgrohe_4011097755564_aad00390_tif.jpg (1.5 MB)
CAD 3D-DatenHansgrohe_4011097755564_ppr_1000091120_a0_ppr_2_stp.stp (2.6 MB)
CAD 3D-DatenHansgrohe_4011097755564_sanitary_showers_axor_36703xxx-axor-citterio-e-thermostatic-mo_3ds.3ds (130 kB)
CAD 3D-DatenHansgrohe_4011097755564_sanitary_showers_axor_36703xxx-axor-citterio-e-thermostatic-mo_dwg.dwg (639 kB)
CAD 3D-DatenHansgrohe_4011097755564_sanitary_showers_axor_36703xxx-axor-citterio-e-thermostatic-mo_fbx.fbx (191 kB)
CAD 3D-DatenHansgrohe_4011097755564_sanitary_showers_axor_36703xxx-axor-citterio-e-thermostatic-mo_gsm.gsm (1.4 MB)
CAD 3D-DatenHansgrohe_4011097755564_sanitary_showers_axor_36703xxx-axor-citterio-e-thermostatic-mo_ifc.ifc (910 kB)
CAD 3D-DatenHansgrohe_4011097755564_sanitary_showers_axor_36703xxx-axor-citterio-e-thermostatic-mo_rfa.rfa (1.3 MB)
CAD 3D-DatenHansgrohe_4011097755564_sanitary_showers_axor_36703xxx-axor-citterio-e-thermostatic-mo_skp.skp (1 MB)
CAD 3D-DatenHansgrohe_4011097755564_sanitary_showers_axor_36703xxx-axor-citterio-e-thermostatic-mo_stl.stl (261 kB)
CAD 3D-DatenHansgrohe_4011097755564_sanitary_showers_axor_36703xxx-axor-citterio-e-thermostatic-mo_zip.zip (104 kB)
CAD 3D-DatenHansgrohe_4011097755564_acb04653_dwg.dwg (3.2 MB)
CAD 3D-DatenHansgrohe_4011097755564_acb04657_dwg.dwg (4.7 MB)
NachhaltigkeitszertifikateHansgrohe_4011097755564_zul_9600019688_00_iz5_pdf.pdf (1.2 MB)
Montageanleitunghgma_argh0758_pdf.pdf (5.81 MB)
Montageanleitunghgma_argh0758_pdf.pdf (5.81 MB)

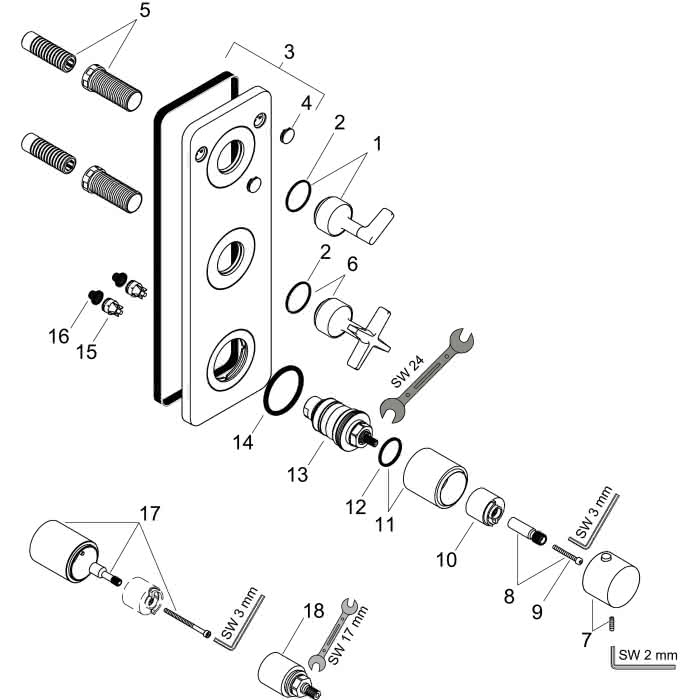

Ersatzteile
Serie AXOR Citterio E
