HG Thermostat UP Axor Montreux F-Set brushed nickel m.Absperr-u.Umstellventil

11812400200 #1
11812400200 #111812400200 #211812400200 #311812400200 #4
Artikelnummer
11812400200
Werksnummer
16820820
Bestell-Code
HG16820BNI
Modell
16820XXX
Zolltarifnummer
84818011

AXOR Montreux Thermostat Unterputz mit Kreuzgriff und Ab- und Umstellventil, Brushed Nickel

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
2 Verbraucher
Thermostatkartusche, Ab-/ Umstellventil
maximale Durchflussmenge bei 3 bar: 29 l/min
Durchflussmenge oberer Abgang: 25 l/min
Durchflussmenge unterer Abgang: 29 l/min
min. Betriebsdruck: 1 bar
max. Betriebsdruck: 10 bar
Sicherheitssperre bei 40 °C
Temperaturbegrenzung einstellbar
Rückflussverhinderer
mit Schalldämpfer
Anschlussart: Grundkörper
Geräuschgruppe: I
Durchflussklasse: A
Spezifikationen
Für Küchen geeignet
Nein
Für Badewannen geeignet (Einbau in die Wand)
Nein
Anschlussmaß Zufuhr
sonstige
Anzahl ausgehende Anschlüsse
2
Für Badewannenränder/ Fliesenränder geeignet
Nein
Grundfarbe
sonstige
Anschluss Vorlauf
sonstige
Für Waschtische geeignet (Einbau in die Wand)
Nein
Temperaturbegrenzung
Nein
Für Waschtische geeignet (Einbau hohe Rückenwand)
Nein
Ausführung
Einbauteil
Material Fertigset
sonstige
Oberflächenschutz Fertigset
beschichtet
Für Duschen geeignet
Nein
Mit Umstelleinheit
Ja
Oberflächenbehandlung Fertigset
sonstige
Mit Auslauf
Nein
Vorsprung Ablauf
0 mm
Mit Duschgarnitur
Nein
Verlängerungsset lieferbar
Nein
Mit Befestigungsvorrichtung für Wandinstallation
Nein
Volumenstromklasse
A
Einbautiefe
0 mm
Modeltyp
16820XXX
Serie
AXOR Montreux
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4011097515809_16820820.pdf (2.3 MB)
InstallationshinweiseHansgrohe_4011097515809_argh0630_pdf.pdf (3.7 MB)
InstallationshinweiseHansgrohe_4011097515809_hrgh2340_pdf.pdf (10.2 MB)
ZulassungHansgrohe_4011097515809_zul_9600014830_00_iz1_pdf.pdf (717 kB)
ZulassungHansgrohe_4011097515809_zul_9600026544_00_iz1_pdf.pdf (318 kB)
PflegeanleitungHansgrohe_4011097515809_Reinigungsempfehlung_Hansgrohe.pdf (251 kB)
UBA-PositivlisteHansgrohe_4011097515809_zul_9600026537_00_iz1_pdf.pdf (846 kB)
ProspektHansgrohe_4011097515809_AXOR_Catalogue_2018_DE.pdf (9.7 MB)

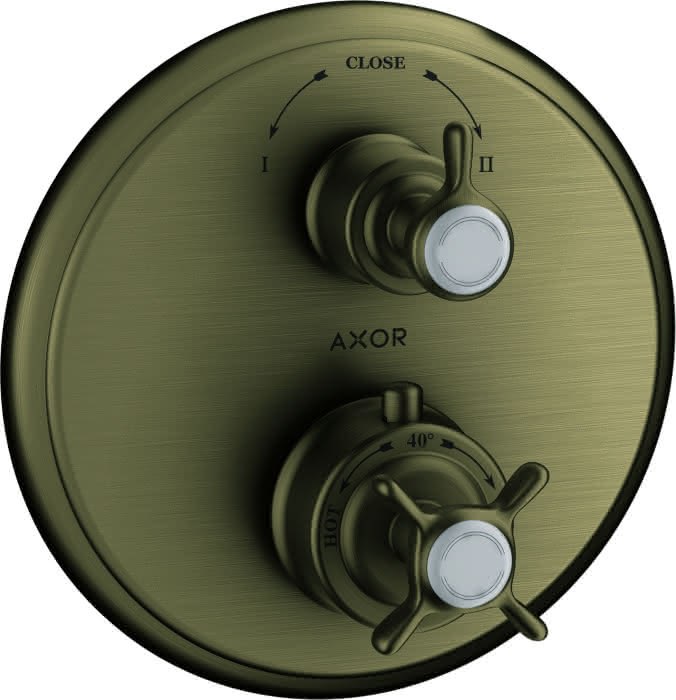

Fotorealistisches Farb-BildHansgrohe_4011097515809_apd01176_tif.jpg (4.1 MB)
Fotorealistisches Farb-BildHansgrohe_4011097515809_apd01176_tif.tif (5.7 MB)

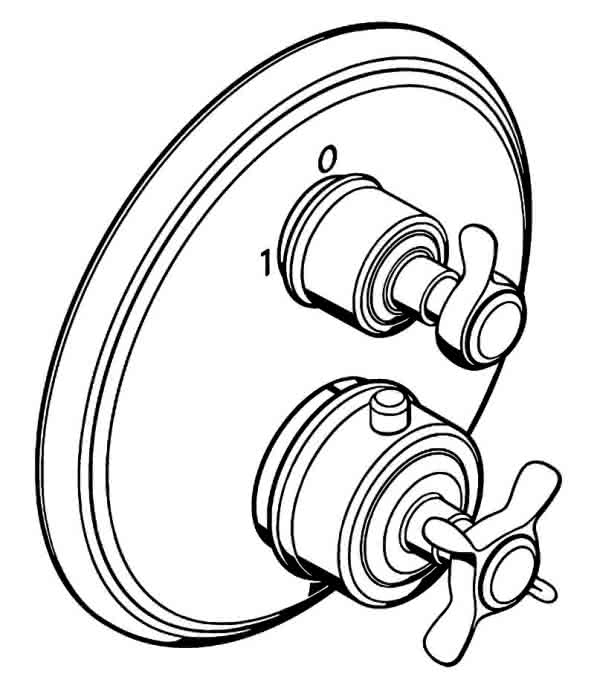

Unvermaßte StrichzeichnungHansgrohe_4011097515809_azb00271_tif.jpg (120 kB)

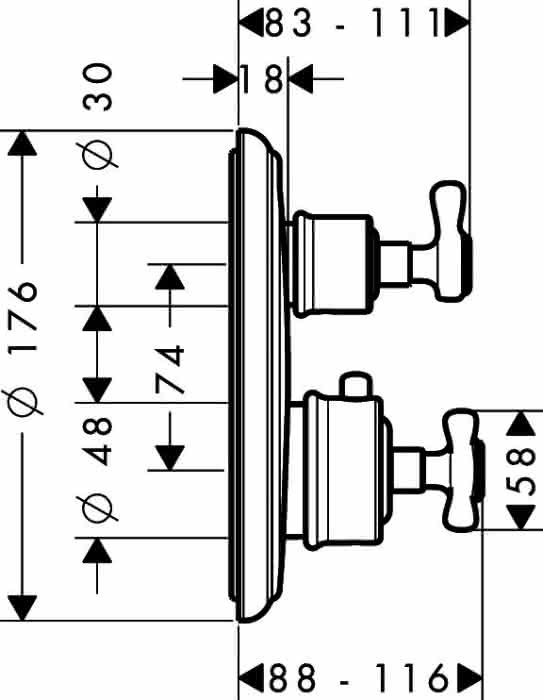

Vermaßte StrichzeichnungHansgrohe_4011097515809_amb00309_tif.jpg (49 kB)
CAD 3D-DatenHansgrohe_4011097515809_6pr_1000214092_aa_6pr_stp.stp (1.8 MB)
CAD 3D-DatenHansgrohe_4011097515809_hcr17380_dwg.dwg (236 kB)
CAD 3D-DatenHansgrohe_4011097515809_hcr20540_dwg.dwg (522 kB)
Montageanleitunghgma_argh0630_pdf.pdf (432 B)
Montageanleitunghgma_argh0630_pdf.pdf (432 B)
Montageanleitunghgma_hrgh0200_pdf.pdf (23.86 MB)
Montageanleitunghgma_hrgh0200_pdf.pdf (23.86 MB)
Montageanleitunghgma_hrgi0036_pdf.pdf (851.14 kB)
Montageanleitunghgma_hrgi0036_pdf.pdf (851.14 kB)
Zulassungzul_9600018310_00_iz1_pdf.pdf (1.54 MB)

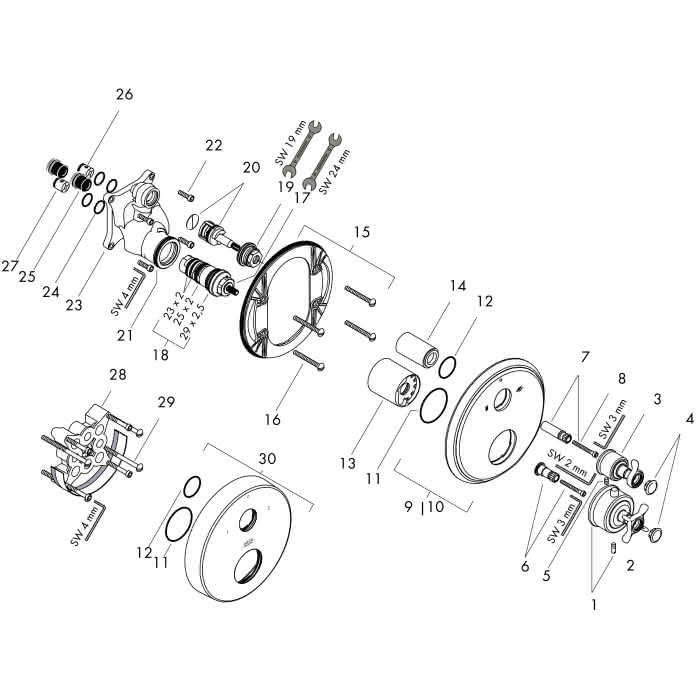

Ersatzteile
Serie AXOR Montreux
