SanitärArmaturenWaschtische
Hansgrohe Deutschland Vertriebs GmbH

HG Waschtischmischer 230 Finoris Schwenkauslauf chrom

99901280472 #1
99901280472 #199901280472 #299901280472 #399901280472 #499901280472 #5
Artikelnummer
99901280472
Werksnummer
76060000
Bestell-Code
HG76060000
Modell
76060XXX
Montagezeit (Bürgerle)
30 Min
Zolltarifnummer
84818011

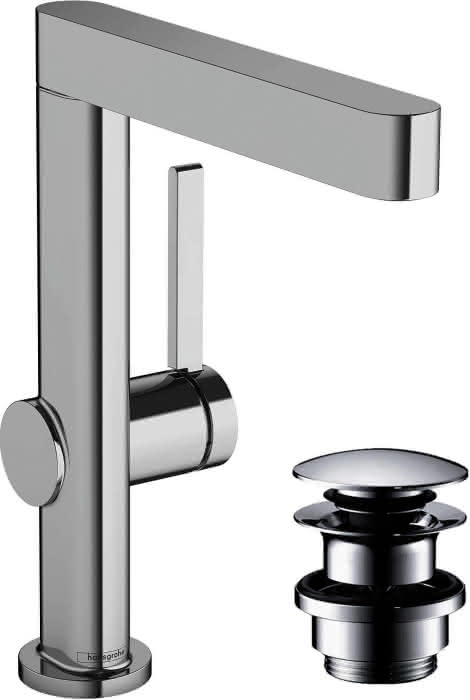

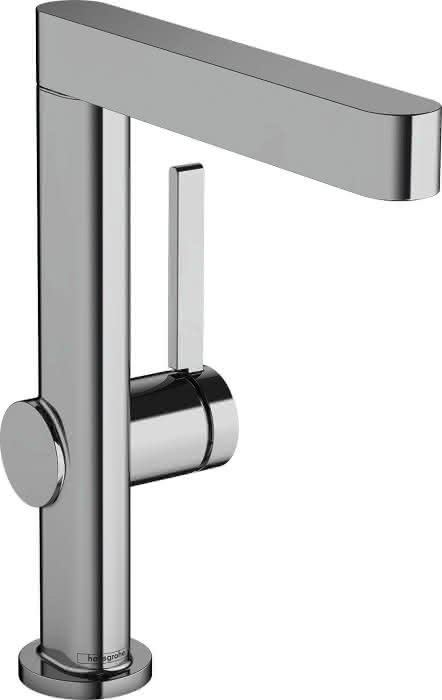

hansgrohe Finoris Einhebel-Waschtischmischer 230 mit Schwenkauslauf und Push-Open Ablaufgarnitur, Chrom

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Oft zusammen gekauft
KE Handtuchhalter Edition 11 11120, fest 1-tlg., 450 mm, verchromtKE Handtuchhalter Edition 11 11120, fest 1-tlg., 450 mm, verchromt
sanibel-Design-Excentergrt. Druckverschl rund gewölbt DN 32 (11/4") x 63 mm verchsanibel-Design-Excentergrt. Druckverschl rund gewölbt DN 32 (11/4") x 63 mm verch
sanibel-Eckventil A19 m. Längenausgleich Schubrosette u ASAG DN 15 (1/2") verchr.sanibel-Eckventil A19 m. Längenausgleich Schubrosette u ASAG DN 15 (1/2") verchr.
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: Einhebel-Waschtischmischer, Ablaufgarnitur
ComfortZone: 230
Ausladung: 178 mm
Auslaufhöhe: 221 mm
Griffvariante: Hebelgriff
Schwenkbereich 120°
Strahlart: Laminarstrahl
maximale Durchflussmenge bei 3 bar: 5 l/min
Keramikmischsystem
Temperaturbegrenzung einstellbar
für Durchlauferhitzer geeignet
Push-Open Ablaufgarnitur G 11/4
Material Ablaufgarnitur: Metall
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Anzahl der Armaturenlöcher
1-löchig
Niederdruckausführung
Nein
Akzentfarbe
sonstige
Anschlussmaß Zufuhr
3/8" (10)
Grundfarbe
Chrom
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Ja
Oberflächenbehandlung
poliert
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
drehbar oben
Aufbauhöhe Unterkante Hahnauslass
230 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
178 mm
Mit Kupplungen
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
248 mm
Oberfläche
verchromt
Modeltyp
76060XXX
Serie
Finoris
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625336564_76060000.pdf (1.7 MB)
InstallationshinweiseHansgrohe_4059625336564_hrgh2186_pdf.pdf (1.6 MB)
ZulassungHansgrohe_4059625336564_zul_9600012285_00_iz1_pdf.pdf (373 kB)
ZulassungHansgrohe_4059625336564_zul_9600013868_00_iz1_pdf.pdf (496 kB)
UBA-PositivlisteHansgrohe_4059625336564_zul_9600027945_00_iz1_pdf.pdf (712 kB)
Fotorealistisches Farb-BildHansgrohe_4059625336564_hpr03342_tif.jpg (84 kB)
Fotorealistisches Farb-BildHansgrohe_4059625336564_hpr03342_tif.tif (3.1 MB)
Fotorealistisches Farb-BildHansgrohe_4059625336564_hpr04007_jpg.jpg (284 kB)
Fotorealistisches Farb-BildHansgrohe_4059625336564_hpr04007_jpg.tif (3.3 MB)

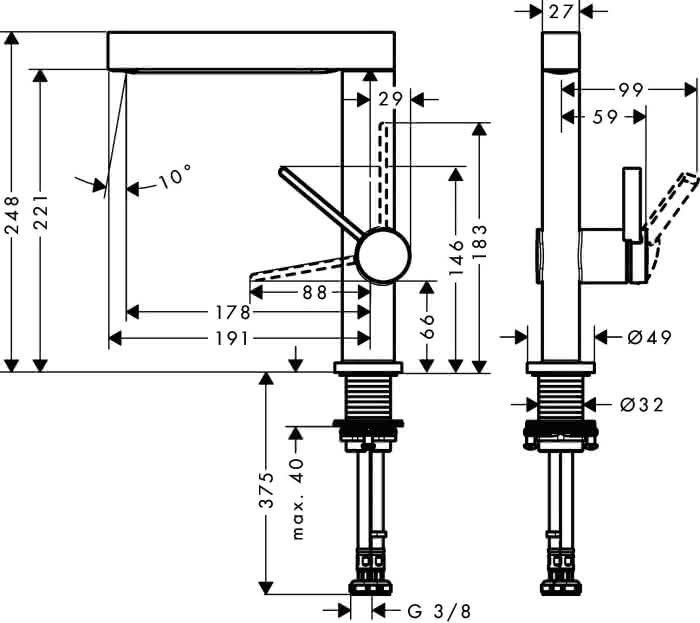

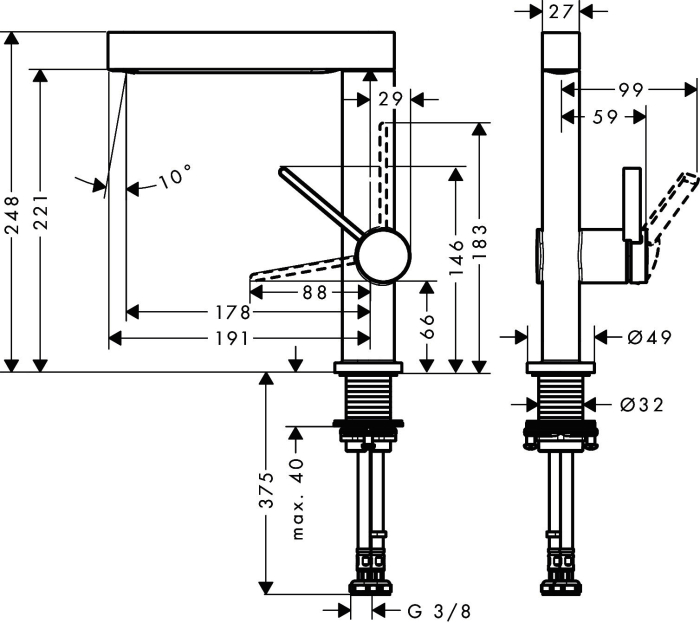

Vermaßte StrichzeichnungHansgrohe_4059625336564_hmg02524_eps.jpg (173 kB)

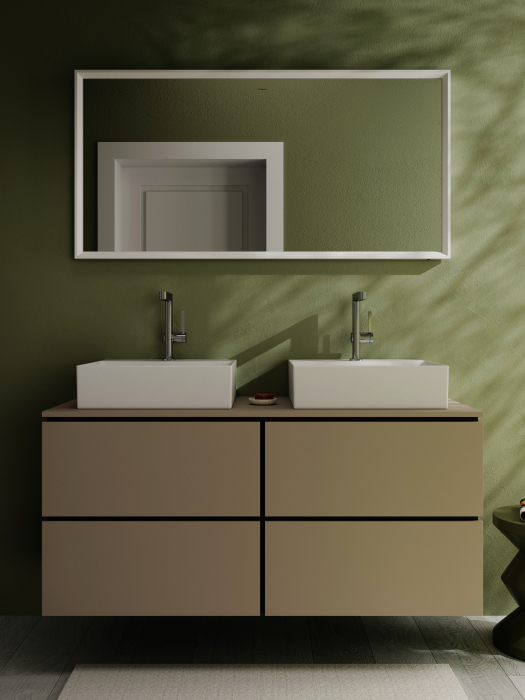

Milieubild, BadszeneHansgrohe_4059625336564_har02474_tif.jpg (1.3 MB)
CAD 3D-DatenHansgrohe_4059625336564_ppr_1000146923_a0_ppr_2_stp.stp (196 Byte)
CAD 3D-DatenHansgrohe_4059625336564_sanitary_taps-mixers_hansgrohe_76060xxx-finoris-single-lever-basin-mixe_3ds.3ds (101 kB)
CAD 3D-DatenHansgrohe_4059625336564_sanitary_taps-mixers_hansgrohe_76060xxx-finoris-single-lever-basin-mixe_dwg.dwg (0.9 MB)
CAD 3D-DatenHansgrohe_4059625336564_sanitary_taps-mixers_hansgrohe_76060xxx-finoris-single-lever-basin-mixe_fbx.fbx (152 kB)
CAD 3D-DatenHansgrohe_4059625336564_sanitary_taps-mixers_hansgrohe_76060xxx-finoris-single-lever-basin-mixe_gsm.gsm (1.1 MB)
CAD 3D-DatenHansgrohe_4059625336564_sanitary_taps-mixers_hansgrohe_76060xxx-finoris-single-lever-basin-mixe_ifc.ifc (682 kB)
CAD 3D-DatenHansgrohe_4059625336564_sanitary_taps-mixers_hansgrohe_76060xxx-finoris-single-lever-basin-mixe_rfa.rfa (1.4 MB)
CAD 3D-DatenHansgrohe_4059625336564_sanitary_taps-mixers_hansgrohe_76060xxx-finoris-single-lever-basin-mixe_skp.skp (674 kB)
CAD 3D-DatenHansgrohe_4059625336564_sanitary_taps-mixers_hansgrohe_76060xxx-finoris-single-lever-basin-mixe_stl.stl (198 kB)
CAD 3D-DatenHansgrohe_4059625336564_sanitary_taps-mixers_hansgrohe_76060xxx-finoris-single-lever-basin-mixe_zip.zip (91 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_2_pdf.pdf (216.86 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_3_pdf.pdf (225.13 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_4_pdf.pdf (33.18 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_5_pdf.pdf (217.21 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_6_pdf.pdf (225.51 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_pdf.pdf (32.71 kB)
