HG Brausemischer Aufputz Tecturis E MSW

99902358896 #1
99902358896 #199902358896 #299902358896 #399902358896 #499902358896 #599902358896 #699902358896 #799902358896 #8
Artikelnummer
99902358896
Werksnummer
73620670
Bestell-Code
HG73620670
Modell
73620XXX
Montagezeit (Bürgerle)
50 Min
Zolltarifnummer
84818011

hansgrohe Tecturis E Einhebel-Brausemischer Aufputz, Mattschwarz

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Oft zusammen gekauft
sanibel-Eckventil A19 m. Längenausgleich Schubrosette u ASAG DN 15 (1/2") verchr.sanibel-Eckventil A19 m. Längenausgleich Schubrosette u ASAG DN 15 (1/2") verchr.
Beschreibung
Allgemein
Verwendungshinweis
1 Verbraucher
Stichmaß: 150 ± 12 mm
maximale Durchflussmenge bei 3 bar: 14,9 l/min
Keramikmischsystem
Temperaturbegrenzung einstellbar
Rückflussverhinderer
mit Schalldämpfer
für Durchlauferhitzer geeignet
Schlauchanschluss DN15
Anschlussgröße: DN15
Geräuschgruppe: I
Durchflussklasse: A
min. Betriebsdruck: 1 bar
max. Betriebsdruck: 10 bar
Anschlussart: S-Anschlüsse
Spezifikationen
Anschlussmaß Zufuhr
1/2" (15)
Grundfarbe
schwarz
Druckausgleichend
Nein
Temperaturbegrenzung
Ja
Oberflächenbehandlung
sonstige
Mittenabstand
150 mm
Mit Umstelleinheit
Ja
Mit Kupplungen
Nein
Mit fester Kopfdusche
Nein
Temperatursperre (38 °C)
Nein
Mit Duschgarnitur
Nein
Kühles Gehäuse
Nein
Volumenstromklasse
A
Oberfläche
sonstige
Modeltyp
73620XXX
Serie
Tecturis E
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625474884_73620670.pdf (1.1 MB)
InstallationshinweiseHansgrohe_4059625474884_hrgh2212_pdf.pdf (827 kB)
ZulassungHansgrohe_4059625474884_zul_9600018220_00_iz1_pdf.pdf (709 kB)
ZulassungHansgrohe_4059625474884_zul_9600023391_00_iz1_pdf.pdf (248 kB)
UBA-PositivlisteHansgrohe_4059625474884_zul_9600026537_00_iz1_pdf.pdf (846 kB)
Fotorealistisches Farb-BildHansgrohe_4059625474884_hpr05968_tif.jpg (335 kB)
Fotorealistisches Farb-BildHansgrohe_4059625474884_hpr05968_tif.tif (6.8 MB)

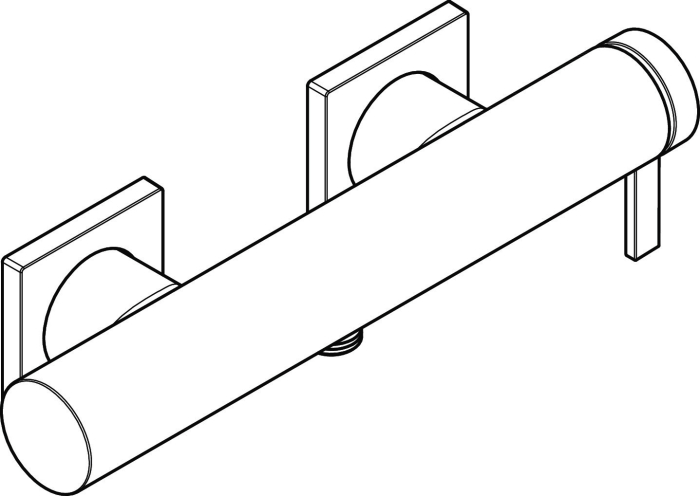

Unvermaßte StrichzeichnungHansgrohe_4059625474884_hzg02746_eps.jpg (97 kB)

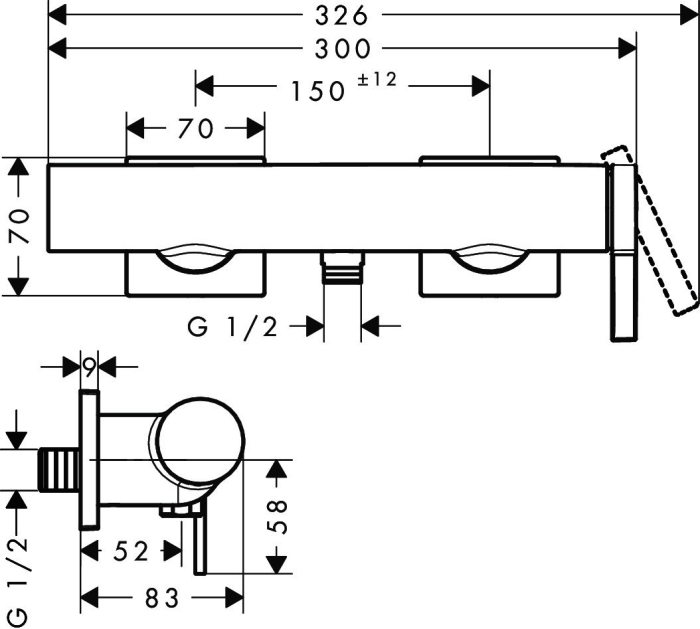

Vermaßte StrichzeichnungHansgrohe_4059625474884_hmg03258_eps.jpg (86 kB)

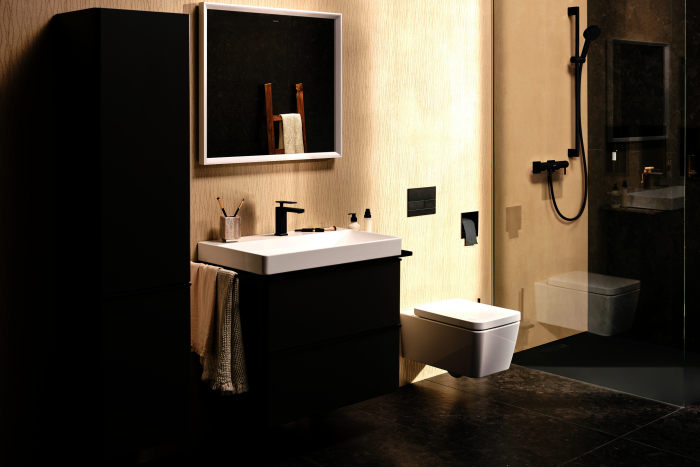

Milieubild, BadszeneHansgrohe_4059625474884_har05716_tif.jpg (2.2 MB)
Milieubild, BadszeneHansgrohe_4059625474884_har05717_tif.jpg (2.2 MB)
Milieubild, BadszeneHansgrohe_4059625474884_har05871_tif.jpg (2.5 MB)
Detailbild/-ansichtHansgrohe_4059625474884_har05713_tif.jpg (2.5 MB)
CAD 3D-DatenHansgrohe_4059625474884_6pr_1000204173_ab_6pr_stp.stp (792 kB)
CAD 3D-DatenHansgrohe_4059625474884_sanitary_taps-mixers_hansgrohe_73620xxx-tecturis-e-single-lever-shower_3ds.3ds (40 kB)
CAD 3D-DatenHansgrohe_4059625474884_sanitary_taps-mixers_hansgrohe_73620xxx-tecturis-e-single-lever-shower_dwg.dwg (337 kB)
CAD 3D-DatenHansgrohe_4059625474884_sanitary_taps-mixers_hansgrohe_73620xxx-tecturis-e-single-lever-shower_fbx.fbx (75 kB)
CAD 3D-DatenHansgrohe_4059625474884_sanitary_taps-mixers_hansgrohe_73620xxx-tecturis-e-single-lever-shower_gsm.gsm (608 kB)
CAD 3D-DatenHansgrohe_4059625474884_sanitary_taps-mixers_hansgrohe_73620xxx-tecturis-e-single-lever-shower_ifc.ifc (280 kB)
CAD 3D-DatenHansgrohe_4059625474884_sanitary_taps-mixers_hansgrohe_73620xxx-tecturis-e-single-lever-shower_rfa.rfa (724 kB)
CAD 3D-DatenHansgrohe_4059625474884_sanitary_taps-mixers_hansgrohe_73620xxx-tecturis-e-single-lever-shower_skp.skp (371 kB)
CAD 3D-DatenHansgrohe_4059625474884_sanitary_taps-mixers_hansgrohe_73620xxx-tecturis-e-single-lever-shower_stl.stl (81 kB)
CAD 3D-DatenHansgrohe_4059625474884_sanitary_taps-mixers_hansgrohe_73620xxx-tecturis-e-single-lever-shower_zip.zip (32 kB)
