SanitärAblaufprogrammWannen
Hansgrohe Deutschland Vertriebs GmbH

HG Ab-u.Überlaufgarnitur Exafill Plus Komplettset für Normalwannen chrom

99900185787 #1
99900185787 #199900185787 #299900185787 #399900185787 #4
Artikelnummer
99900185787
Werksnummer
58123000
Bestell-Code
HG58123000
Modell
58123XXX
Montagezeit (Bürgerle)
50 Min
Zolltarifnummer
84818019

hansgrohe Exafill Komplettset Wanneneinlauf, Ablauf- und Überlaufgarnitur für Normalwannen, Chrom

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: Wannensiphon, Grundkörper, Fertigset
passend für Normalwannen
Wasseranschluss Zulaufschlauch links und rechts DN20
Geruchsverschluss-Stauwasserhöhe beträgt 50 mm
Bowdenzuglänge 520 mm
Material: Kunststoff
güteüberwacht nach: DIN EN 274-3
Spezifikationen
Durchmesser Ablaufstopfen
sonstige
Mit Ablaufventil
Nein
Äußerer Rohrdurchmesser Abflussrohr
0 mm
Anschluss Abfluss
sonstige
Anschluss Siphon-Abflussstopfen
sonstige
Abflussrohr drehbar
Nein
Mit Zugstangen-/ Ablaufeinrichtung
Nein
Farbe
Chrom
Modeltyp
58123XXX
Serie
Exafill
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4011097363363_58123000.pdf (1.6 MB)
InstallationshinweiseHansgrohe_4011097363363_zul_9600009335_00_iz1_pdf.pdf (390 kB)
InstallationshinweiseHansgrohe_4011097363363_argh0225_pdf.pdf (2.1 MB)
ZulassungHansgrohe_4011097363363_zul_9600028222_00_iz1_pdf.pdf (482 kB)
ProspektHansgrohe_4011097363363_hg_de_Verkaufshandbuch_Bad2017.pdf (22.1 MB)

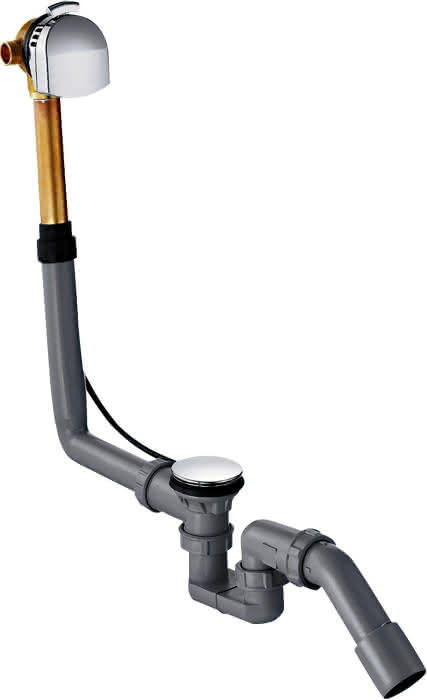

Fotorealistisches Farb-BildHansgrohe_4011097363363_hpb00783_tif.jpg (120 kB)
Fotorealistisches Farb-BildHansgrohe_4011097363363_hpb00783_tif.tif (2.7 MB)
Unvermaßte StrichzeichnungHansgrohe_4011097363363_hzv00275_tif.jpg (212 kB)

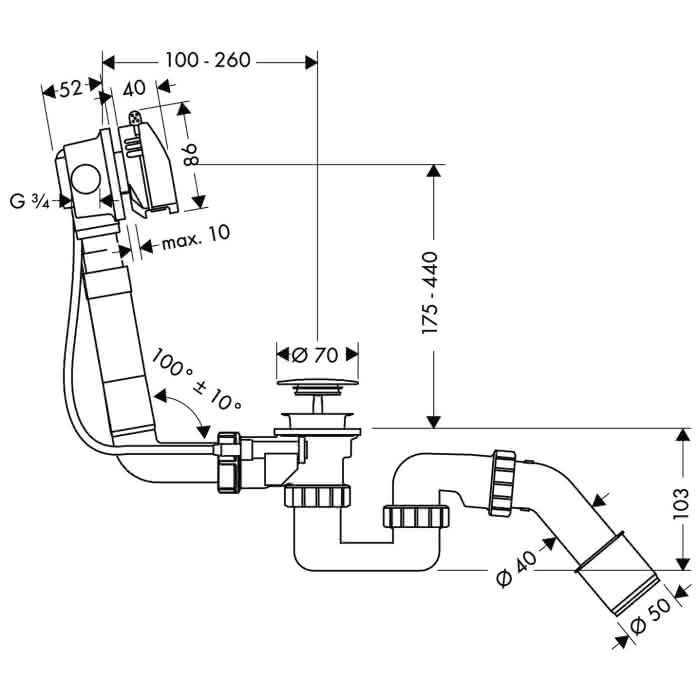

Vermaßte StrichzeichnungHansgrohe_4011097363363_hma00415_tif.jpg (118 kB)
CAD 3D-DatenHansgrohe_4011097363363_ppr_1000108085_a0_ppr_2_stp.stp (8.7 MB)
CAD 3D-DatenHansgrohe_4011097363363_complete_set_with_exafill_bath_filler_finish_set_waste_and_overflow_set_58123000_2d_dwg.dwg (596 kB)
CAD 3D-DatenHansgrohe_4011097363363_complete_set_with_exafill_bath_filler_finish_set_waste_and_overflow_set_58123000_3ds.3ds (274 kB)
CAD 3D-DatenHansgrohe_4011097363363_complete_set_with_exafill_bath_filler_finish_set_waste_and_overflow_set_58123000_dwg.dwg (441 kB)
CAD 3D-DatenHansgrohe_4011097363363_complete_set_with_exafill_bath_filler_finish_set_waste_and_overflow_set_58123000_gsm.gsm (2.3 MB)
CAD 3D-DatenHansgrohe_4011097363363_complete_set_with_exafill_bath_filler_finish_set_waste_and_overflow_set_58123000_ifc.ifc (1.7 MB)
CAD 3D-DatenHansgrohe_4011097363363_complete_set_with_exafill_bath_filler_finish_set_waste_and_overflow_set_58123000_rfa.rfa (3 MB)
CAD 3D-DatenHansgrohe_4011097363363_complete_set_with_exafill_bath_filler_finish_set_waste_and_overflow_set_58123000_skp.skp (1.6 MB)
CAD 3D-DatenHansgrohe_4011097363363_hcb00482_dwg.dwg (283 kB)
CAD 3D-DatenHansgrohe_4011097363363_hcb50482_dxf.dwg (196 Byte)
CAD 3D-DatenHansgrohe_4011097363363_hcr09426_dwg.dwg (1.4 MB)
Montageanleitunghgma_argh0225_pdf.pdf (7.36 MB)
Montageanleitunghgma_argh0225_pdf.pdf (7.36 MB)

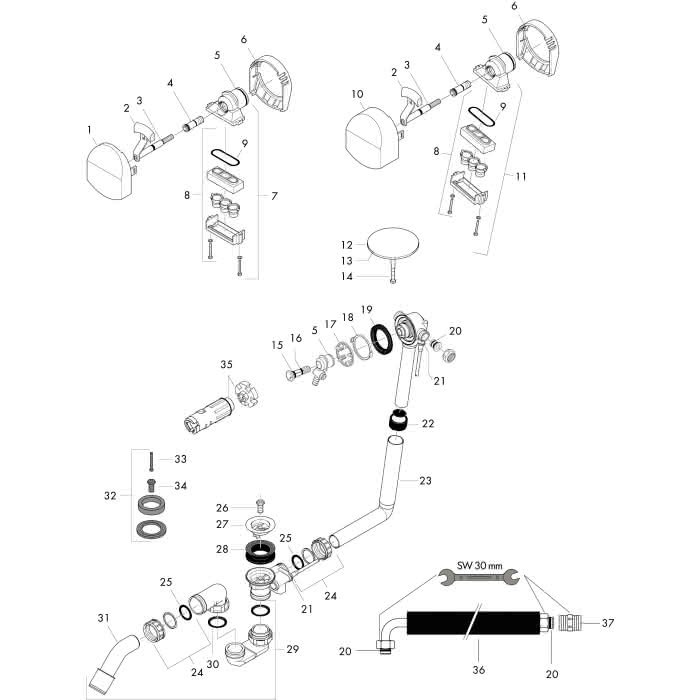

Ersatzteile
Serie Exafill
