Artikelnummer
99902241001
Werksnummer
004B1211

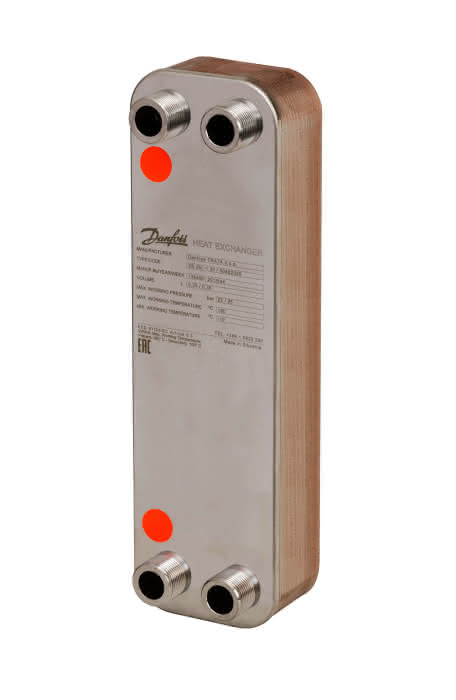

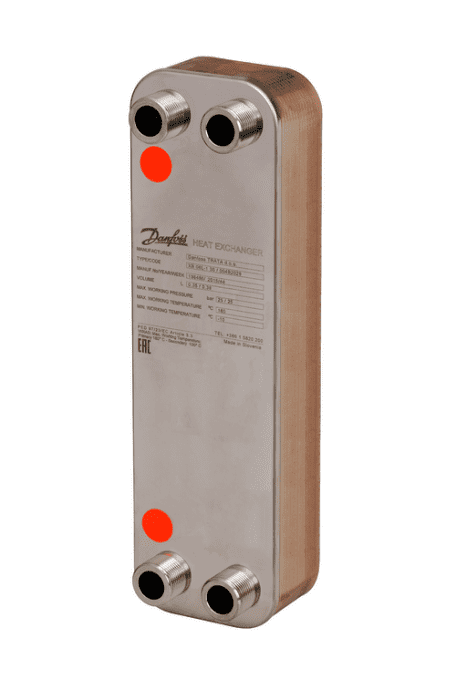

Danfoss gelöteter Wärmeübertrager MPHE XB 06H+-1 60 PN25 G 3/4 A x 20mm
Artikelnummer
99902241013
Werksnummer
004B1221
Bestell-Code
DF004B1221
Zolltarifnummer
84195080
Danfoss gelöteter Wärmeübertrager MPHE XB 06H+-1 60 PN25 G 3/4 A x 20mm
Beschreibung
Danfoss Wärmeübertrager, XB06H+-1 Kupfer, Plattenanzahl: 60, 25 bar
Hersteller: Danfoss
Art.-Nr.: ---
MicroPlate-Plattenwärmeübertrager (MPHE): XB06
Energie- und Kosteneinsparungen
bessere Wärmeübertragung
geringerer Druckverlust
flexiblerer Aufbau
längere Lebensdauer
Mikro-Plattenwärmeübertrager – eine revolutionäre Technologie von Danfoss. Durch ihre einzigartige Plattenprägung übertragen die MPHE Wärme effizienter als alle bisherigen Wärmeübertragermodelle.
Vorteile:
Der XB06 ist ein gelöteter Wärmeübertrager, der für Fernwärme-, Fernkälte- und andere Heizungsanwendungen konzipiert und konfiguriert wurde.
Zulassung: Druckgeräte-Richtlinie (PED).
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Spezifikationen
Max. Arbeitsdruck
25 bar
Max. Vorlauftemperatur
180 °C
Nenninnendurchmesser primär
3/4" (20)
Anzahl Platten
60
Werkstoff
rostfreier Stahl
Abstand der Anschlüsse von Mitte zu Mitte
270 mm
Volumenstrom Primär
150 m³/h
Volumenstrom Sekundär
150 m³/h
Primärer Anschluss
Außengewinde
Ausführung
gelötet
Max. Druckdifferenz bei 20 °C
25 bar
Anschluss sekundär
Außengewinde
Anzahl Platten
60
Höhe
320 mm
Breite
95 mm
Nenninnendurchmesser sekundär
3/4" (20)
Tiefe
95 mm
Geeignet für Dämmschale
Ja
Serie
XB06
