HeizungRegelungstechnik2-Wege-Ventile
Danfoss GmbH

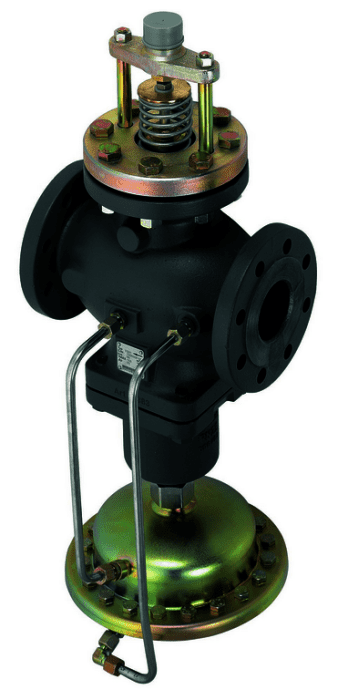

Danfoss VSR m.Motorstellv. AFQM 6 DN50 Kvs32, PN16, GG-25, 0,2bar Flansch

99901633853 #1
99901633853 #199901633853 #2
Artikelnummer
99901633853
Werksnummer
003G1083
Bestell-Code
DF003G1083
Montagezeit (Bürgerle)
1 Std 24 Min
Zolltarifnummer
84818071

Danfoss VSR m.Motorstellv. AFQM 6 DN50 Kvs32, PN16, GG-25, 0,2bar Flansch

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
Danfoss Volumenstromregler

mit Motorstellventil AFQM 6


für elektrische Antriebe AMV(E)65x AMV(E)55, AMV(E)85/86 In Kombination mit AME659SD typgeprüft nach DIN EN14597



  • Schließventil: druckentlastet, Kegel


    • weichdichtend, mit Hubbegrenzung zur Volumenstrombegrenzung.



  • Medien: Heiz- und Kühlwasser


    • bis 30% Glykolanteil Regelcharakteristik linear (Umstellmöglichkeit auf logarithmisch mit elektr. Stellantrieben AME65x)


    Werkstoffe

    Ventilgehäuse aus Gusseisen mit Lamellengraphit EN-GJL-250 (GG-25) Ventilkegel aus Edelstahl W.-Nr. 1.4404 Ventilsitz aus Edelstahl W.-Nr. 1.4021 Druckentlastung über Edelstahlbalg W.-Nr. 1.4571 Anschluss Flansch nach DIN 2501-C



  • Stellantrieb: Gehäuse aus Edelstahl,


    • W.-Nr. 10338, Rollmembrane aus EPDM gewebeverstärkt, Membranfläche 250cm2



  • Einbauort: Vor- und Rücklauf.

  • Nennweite DN: 50

  • kvs (m³/h): 32

  • Nenndruck PN: 16

  • dp max.(bar): 16

  • Volumenstrom bei

  • Wirkdruck 0,2 bar: 3,2 - 16 m³/h

  • Temperaturbereich 2 - 150°C

  • Wirkdruck: 0,2 bar


    • Fabrikat: Danfoss
    Typ: AFQM 6 DN50/PN16
    Bestell-Nr.: ---

    Spezifikationen
    Werkstoffgüte
    Gusseisen GG 25 (GJL-250)
    Nenninnendurchmesser
    DN 50
    Anschlüsse
    Flansch
    Ausführung
    Membran
    Druckstufe Artikel
    PN 16
    Volumenstrom
    16 m³/h
    Höhe
    415 mm
    Max. Differenzdruck
    16 bar
    Klappencharakteristik
    linear
    Hublänge
    12 mm
    Geeignet für Flüssigkeiten
    Ja
    Geeignet für Glykol
    Ja
    Serie
    AFQM
    Downloads und BauDocs

    Alle

    Angebot
    Baustellenvorbereitung
    Baustellenübergabe
    DatenblattDF_STANDARD_5702421808979_ai164086472580de-000804.pdf (2.2 MB)
    BedienungsanleitungDF_STANDARD_5702421808979_aq16278645877002-010201.pdf (4.2 MB)
    InstallationshinweiseDF_STANDARD_5702421808979_an00008645180100-000101.pdf (457 kB)
    PlanungsanleitungDF_STANDARD_5702421808979_ab135486479901de-020202.pdf (2 MB)
    PlanungsanleitungDF_STANDARD_5702421808979_ab433044178502de-de0101.pdf (9.8 MB)
    ProspektDF_STANDARD_5702421808979_ad143386467094de-000401.pdf (626 kB)
    ProspektDF_STANDARD_5702421808979_ad154986465861de-010102.pdf (3.3 MB)
    ProspektDF_STANDARD_5702421808979_ae281652792006de-000101.pdf (863 kB)
    Fotorealistisches Farb-BildDF_STANDARD_5702421808979_id037339263579-0101.tif (5.5 MB)
    Fotorealistisches Farb-BildDF_STANDARD_5702421808979_id037339263579-0101_preview.jpg (363 kB)
    Deeplink Herstellerseite
    Datenblattai164086472580de-ch0201.pdf (27.45 MB)
    Datenblattai164086472580de-ch0201.pdf (27.45 MB)
    Datenblattdfdbw4086472580de-ch0201.pdf (27.39 MB)
    Datenblattdfdbw4086472580de-ch0201.pdf (27.39 MB)
    Serie AFQM
