Artikelnummer
99901634245
Werksnummer
065B0783

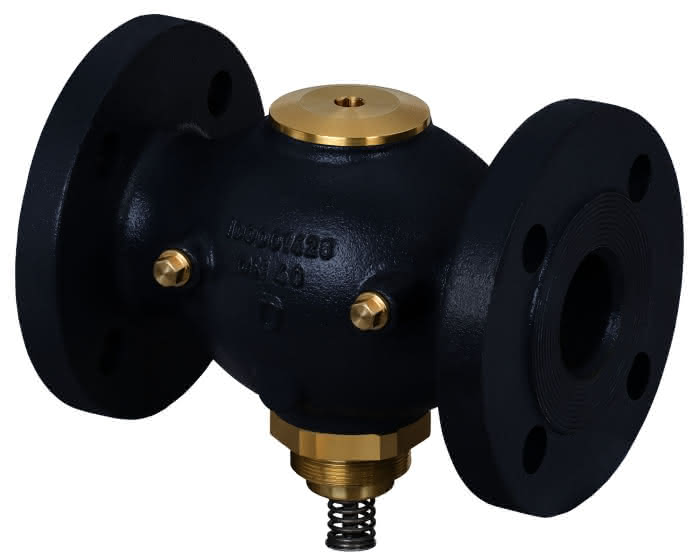

Danfoss Durchgangsventil VGF DN50 Kvs 25, PN25, GGG-40,3, Flansch
Artikelnummer
99901634308
Werksnummer
065B0785
Bestell-Code
DF065B0785
Montagezeit (Bürgerle)
56 Min
Zolltarifnummer
84818059
Danfoss Durchgangsventil VGF DN50 Kvs 25, PN25, GGG-40,3, Flansch
Beschreibung
Danfoss Durchgangsventil VGF
Medien: Heiz- und Kühlwasser bis 30%
Nennweite DN: 50
kvs (m³/h): 25,0
Nenndruck PN: 25
dp max.(bar): 16
Temp.bereich(C)
Heiz-/Kühlwasser: 2 - 150
Für mechanische Thermostate AVT/STM In Kombination mit Typ STM (STW) Sicherheitsfunktion Typgeprüft nach DIN EN 14597 Kombinationsmöglichkeit von bis zu drei Thermostaten und/oder Druckantrieben (Kombinationsstück K2/K3 erforderlich)
bei steigender Temperatur schließend, druckentlastet, Kegel mit Weichdichtung.
Glykolanteil. Werkstoffe: Ventilgehäuse aus Rotguss CuZn40Pb2(RG5) Ventilkegel aus Messing CuZn36Pb2As Ventilsitz aus Edelstahl W.-Nr. 1.4571, Kegeldichtung aus EPDM Anschluss Flansch nach DIN EN 1092-2
Fabrikat: Danfoss
Typ: VGF DN50/PN25
Bestell-Nr.: ---
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Spezifikationen
Hublänge
10 mm
Nenninnendurchmesser Anschluss 1
DN 50
Werkstoffgüte
Gusseisen GGG 40
Rohraußendurchmesser Anschluss 1
50 mm
Rohraußendurchmesser Anschluss 2
50 mm
Anschluss 1
Flansch
Mit Kupplungsanschluss 1
Nein
Oberfläche
sonstige
Anschluss 2
Flansch
Mit Kupplungsanschluss 2
Nein
Nenninnendurchmesser Anschluss 2
DN 50
Geeignet für Kühlen
Nein
Geeignet für Heizungen
Ja
Max. Differenzdruck in geöffneter Stellung
16 bar
Druckstufe Artikel
PN 25
Kvs-Wert
25
Min. Druckunterschied
16 kPa
Leckverlust des Kvs-Wertes
0,05 %
Max. Mediumtemperatur (Dauerbetrieb)
150 °C
Druckstufe Flansch
PN 25
Hublänge
10 mm
Serie
VGF
Downloads und BauDocs
Serie VGF
