Dornbracht Deutschland GmbH&Co.KG Armaturenfabrik

DO Wannen-EHM für Wandmontage META 33200660 Platin gebürstet

99900165888 #1
99900165888 #199900165888 #299900165888 #399900165888 #4
Artikelnummer
99900165888
Werksnummer
33200660-06
Bestell-Code
DO3320066006
Montagezeit (Bürgerle)
50 Min
Zolltarifnummer
84818011

DO Wannen-Einhandbatterie für Wandmontage ohne Garnitur META Platin gebürstet 33200660

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Oft zusammen gekauft
DO Schlauchbrausegarn. SERIENSPEZIFISCH 27806625 Platin gebürstetDO Schlauchbrausegarn. SERIENSPEZIFISCH 27806625 Platin gebürstet
DO WT-EHM ohne Ablaufgarnitur META 33525661 Platin gebürstetDO WT-EHM ohne Ablaufgarnitur META 33525661 Platin gebürstet
DO Ab- und Überlaufgarnitur SERIENNEUTRAL 36243970 Platin gebürstetDO Ab- und Überlaufgarnitur SERIENNEUTRAL 36243970 Platin gebürstet
Beschreibung
Allgemein
Verwendungshinweis
Dornbracht
META Wannen-Einhandbatterie für Wandmontage ohne Garnitur - Platin gebürstet
Ausladung 202 mm
runder Normalstrahl
automatische Umstellung Wanne/Brause
Brauseabgang 3/8"
Schubrosetten Durchmesser 60 mm
Anschluss 1/2"
Stichmaß 150 mm +/- 15 mm
Durchfluss max. 14 l/min bei 3 bar Fließdruck
Eigensicher gegen Rückfließen.
Spezifikationen
Serie
META
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattDornbracht_4029011764486_dodb33200660-06.pdf (4.7 MB)
InstallationshinweiseDornbracht_4029011764486_doma_01037300100.pdf (2.1 MB)
PflegeanleitungDornbracht_4029011764486_dopf_010409974_2.pdf (1.3 MB)

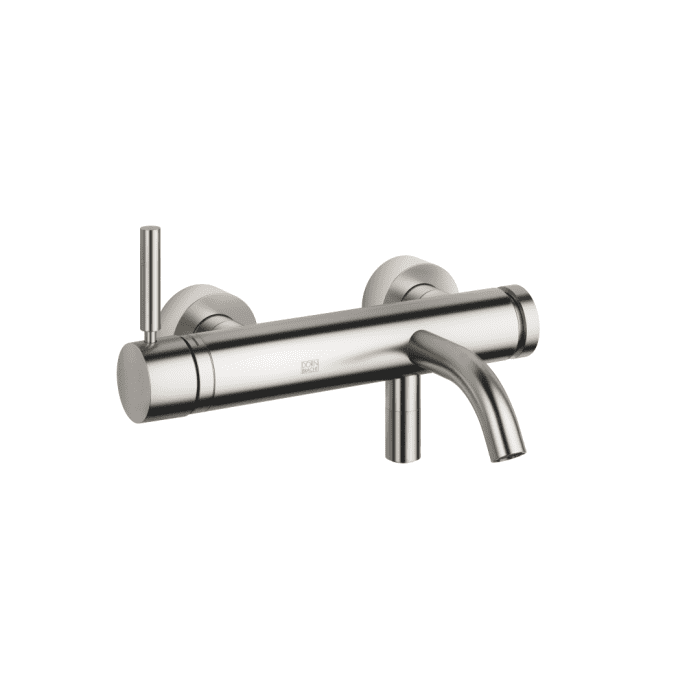

Fotorealistisches Farb-BildDornbracht_4029011764486_dob_w33200660-06.png (404 kB)
Fotorealistisches Farb-BildDornbracht_4029011764486_dob_d33200660-06.png (1.1 MB)

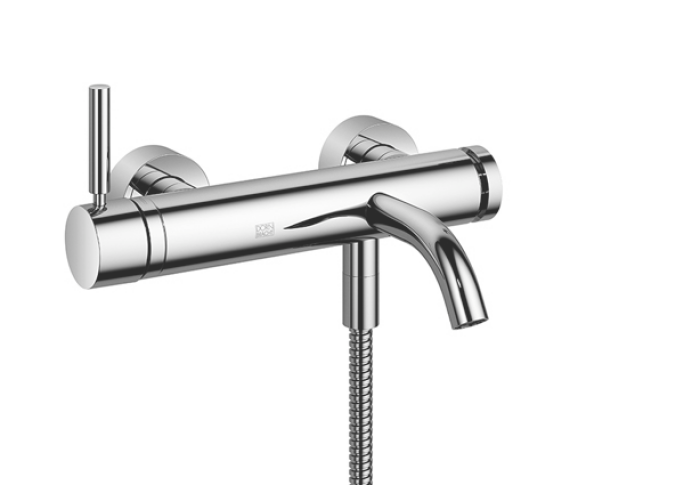

Fotorealistisches Schwarz-Weiß-BildDornbracht_4029011764486_dos_w33200660.png (70 kB)

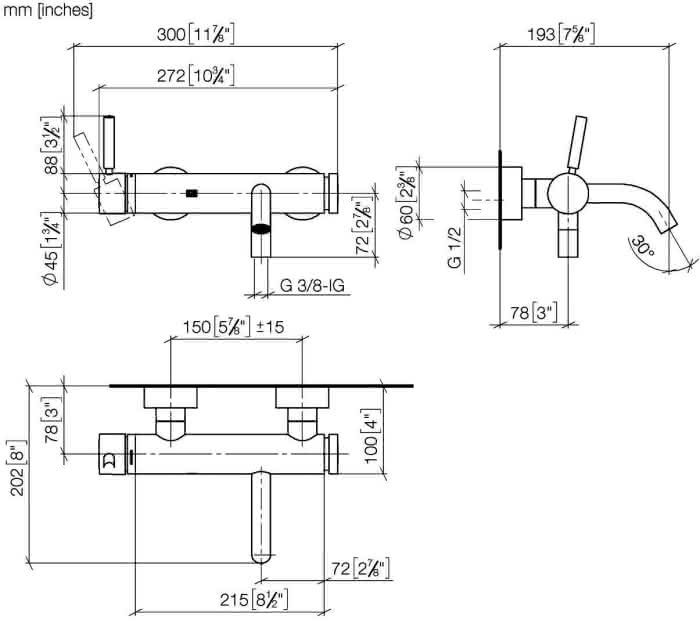

Vermaßte StrichzeichnungDornbracht_4029011764486_dov_w33200660.jpg (109 kB)
Vermaßte StrichzeichnungDornbracht_4029011764486_dov_d33200660.jpg (149 kB)
CAD 3D-DatenDornbracht_4029011764486_do3c_33200660.dxf (2.2 MB)
CAD 3D-DatenDornbracht_4029011764486_do3c_33200660.step (171 kB)
CAD 3D-DatenDornbracht_4029011764486_do3c_33200660.dwg (1 MB)
Deeplink Herstellerseite
Deeplink Herstellerseite
MontageanleitungDOMA01037300100.pdf (2.28 MB)
MontageanleitungDOMA01037300100.pdf (2.28 MB)

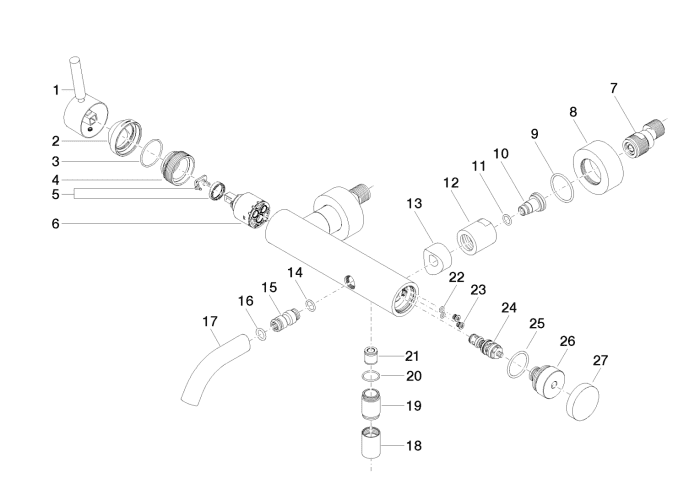

Ersatzteile
