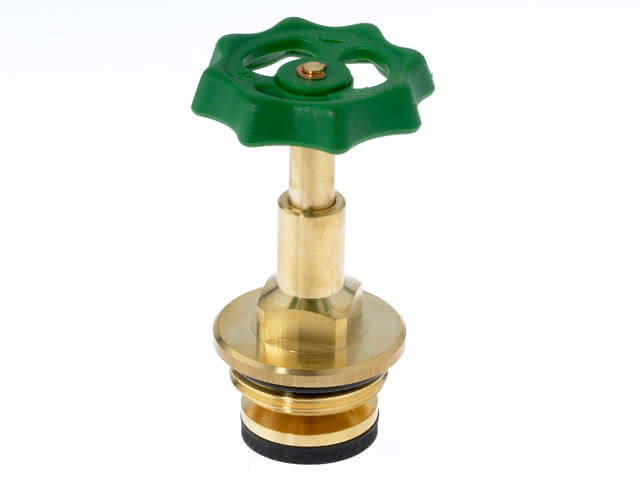

BENDER Oberteil DIN 3519 Typ 1210 DN 32 kurz, für Geradsitz-u.Schrägsitzventile
Artikelnummer
99902160908
Werksnummer
1210320
Bestell-Code
BD1210320
Zolltarifnummer
84818079
Paketfähig
Ja
Oberteil DIN 3519,kurz für Geradsitz-und Schrägsitzventile DN 32 11/4
Beschreibung
Produkteigenschaften
- Anschluss: G-Außengewinde nach DIN ISO 228-1
- steigende Spindel
- totraumfrei
- mit Fettkammer
- mit EPDM Flachdichtung
- für Freistromventile nach DIN EN 1213
Materialien
- Mediumberührte Messingteile:
o CR-Messing (CC770S / CW617N)
- Trinkwasserkonform nach DIN 50930-6 bzw. aktuell gültiger UBA Positivliste
- Mediumberührte Kunststoffteile:
o Flachdichtungen: EPDM ; O-Ringe: EPDM
- Trinkwasserkonform nach Elastomerleitlinie des UBA + W270 Zulassung
- Sonstige Materialien:
o Handrad: PA 6.6 + 30% Glasfaser
o Handradschraube: korrosionsbeständiges Material
o Kegelmutter: korrosionsbeständiges Material
- Anschluss: G-Außengewinde nach DIN ISO 228-1
- steigende Spindel
- totraumfrei
- mit Fettkammer
- mit EPDM Flachdichtung
- für Freistromventile nach DIN EN 1213
Materialien
- Mediumberührte Messingteile:
o CR-Messing (CC770S / CW617N)
- Trinkwasserkonform nach DIN 50930-6 bzw. aktuell gültiger UBA Positivliste
- Mediumberührte Kunststoffteile:
o Flachdichtungen: EPDM ; O-Ringe: EPDM
- Trinkwasserkonform nach Elastomerleitlinie des UBA + W270 Zulassung
- Sonstige Materialien:
o Handrad: PA 6.6 + 30% Glasfaser
o Handradschraube: korrosionsbeständiges Material
o Kegelmutter: korrosionsbeständiges Material
Funktionsbeschreibung
Die Oberteile erfüllen die Absperrfunktion bei DIN-DVGW zertifizierten Freistromventilen in
Trinkwasserinstallationen bei Reparaturen oder Wartungsarbeiten. Im Auslieferungszustand sind die
Oberteile vollständig geöffnet. Durch das Drehen am Handrad im Uhrzeigersinn, wird der Dichtkegel in
axialer Richtung nach unten bewegt und auf den Dichtsitz im Gehäuse gedrückt. Die
Wasserversorgung ist dadurch unterbrochen. Das Drehen am Handrad entgegen dem Uhrzeigersinn,
bewegt den Dichtkegel in axialer Richtung nach oben und gewährleistet den vollen Durchfluss sobald
der Anschlag erreicht ist. Erkennbar wird die Stellung des Oberteils durch die steigende Spindel.
Ist das Oberteil bis zum Anschlag (entgegen dem Uhrzeigersinn) aufgedreht, ist die Spindel zum
großen Teil sichtbar. Sobald das Oberteil (im Uhrzeigersinn) geschlossen wird, wird der sichtbare Teil
der Spindel geringer.
Die Oberteile erfüllen die Absperrfunktion bei DIN-DVGW zertifizierten Freistromventilen in
Trinkwasserinstallationen bei Reparaturen oder Wartungsarbeiten. Im Auslieferungszustand sind die
Oberteile vollständig geöffnet. Durch das Drehen am Handrad im Uhrzeigersinn, wird der Dichtkegel in
axialer Richtung nach unten bewegt und auf den Dichtsitz im Gehäuse gedrückt. Die
Wasserversorgung ist dadurch unterbrochen. Das Drehen am Handrad entgegen dem Uhrzeigersinn,
bewegt den Dichtkegel in axialer Richtung nach oben und gewährleistet den vollen Durchfluss sobald
der Anschlag erreicht ist. Erkennbar wird die Stellung des Oberteils durch die steigende Spindel.
Ist das Oberteil bis zum Anschlag (entgegen dem Uhrzeigersinn) aufgedreht, ist die Spindel zum
großen Teil sichtbar. Sobald das Oberteil (im Uhrzeigersinn) geschlossen wird, wird der sichtbare Teil
der Spindel geringer.
Kein Verwendungshinweis vorhanden.
Zubehör/Ersatzteile für Absperrventil
Art des Zubehörs/Ersatzteils
Absperrventil, Oberteil
Zubehör
Ja
Ersatzteil
Nein
