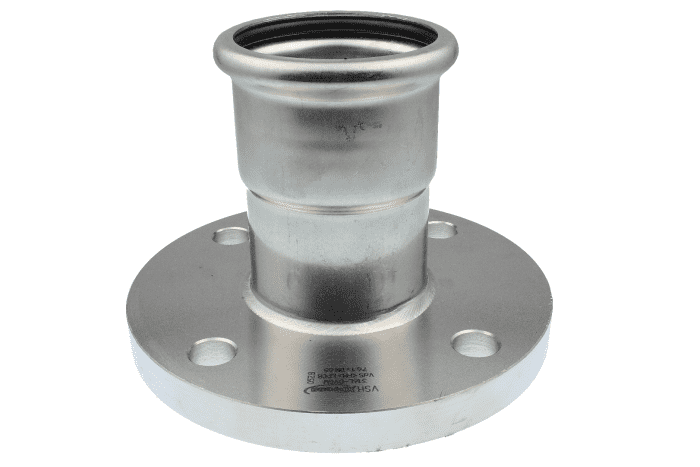

AIPS VSH XPress Edelstahl ÜG-Flansch d88,9xDN80 PN 10/16 I/A, VA EPDM
Artikelnummer
99902001240
Werksnummer
6204132
Bestell-Code
SF6204132
Modell
R2726
Montagezeit (Bürgerle)
34 Min
Zolltarifnummer
73072980
AIPS VSH XPress Edelstahl Übergangsflansch 3 (DN80) 88,9 PN 10/16 EPDM O-Ring
Beschreibung
VSH XPress Edelstahl Pressfittings aus austenitischem, nichtrostendem CR-NI-MO Stahl, Werkstoff-Nr. 1.4404 nach DIN EN 10088-2. Geprüft nach DVGW-Arbeitsblatt W 534, DVGW-Zulassungsnummer für Trinkwasserinstallationen: DW-8511BR0536. Mit werkseitig eingelegtem EPDM O-Ring mit LBP-Funktion (unverpresst-undicht). Alle zugelassenen Presswerkzeuge, die zu den jeweiligen Produkten passen, finden Sie in unserer online Werkzeugauswahlhilfe auf unserer Website: https://aalberts-ips.de/werkzeugauswahl. Dimension 15 bis 108mm. Zur Verbindung von Edelstahlrohren nach DIN EN 10312 und DVGW-Arbeitsblatt GW 541. Temperaturbeständigkeit -35 bis 135 Grad, kurzzeitig 150 Grad, Druckbeständigkeit 16bar. Anwendungsgebiete: Trinkwasserinstallation nach EN 806 und DIN 1988, Brauch- und Regenwasserinstallation enthärtetes-, teil- oder vollentsalztes Wasser, Heizungsinstallation nach DIN EN 12828, geschlossene Kühlkreisläufe, Druckluftinstallation nach DIN ISO 8573-1, Löschwasserinstallation nach DIN EN 1446
VSH XPress R2726 ist ein Übergangsflansch PN10/16 aus Edelstahl mit einer Pressanschluss und einem DIN-Flanschanschluss. Durch die Verwendung von VSH XPress in Ihrer Rohrleitungsinstallation können Sie schnell, einfach und sauber installieren. VSH XPress bietet ein komplettes Rohrleitungssystem, das für jede denkbare Anwendung geeignet ist.
mit Rohranschlag
mit allen relevanten Zulassungen versehen
unverpresst undicht
klare Kennzeichnung des Materials und der Dimension auf dem Fitting
mit Rohranschlag
mit allen relevanten Zulassungen versehen
unverpresst undicht
klare Kennzeichnung des Materials und der Dimension auf dem Fitting
Alle zugelassenen Presswerkzeuge, die zu den jeweiligen Produkten passen, finden Sie in unserer online Werkzeugauswahlhilfe auf unserer Website: https://aalberts-ips.de/werkzeugauswahl. Das System hat eine M-Kontur. Der Fitting verfügt über eine LBP-Funktion, was heißt, dass er unverpresst undicht ist. Der werkseitig eingelegte EPDM O-Ring kann für bestimmte Anwendungen durch einen FPM O-Ring getauscht werden. Wenden Sie sich für weitere Informationen bitte an unsere Technik-Hotline.
Spezifikationen
Norm Flansch
DIN
Werkstoff Anschluss 1
rostfreier Stahl
Material Abdichtung
EPDM
Nenninnendurchmesser Anschluss 1
DN 80
Werkstoffgüte Anschluss 1
Edelstahl 316 L (1.4404)
Oberflächenschutzanschluss 1
unbehandelt
Rohraußendurchmesser Anschluss 1
88,9 mm
Behandlung Oberfläche 1
unbehandelt
Form
gerade
Exzentrisch
Nein
Werkstoff Anschluss 2
rostfreier Stahl
Anschluss 1
Pressmuffe
Werkstoffgüte Anschluss 2
Edelstahl 316 L (1.4404)
Übergehend
Nein
Anschluss 2
Flansch
Nenninnendurchmesser Anschluss 2
DN 80
Oberflächenschutzanschluss 2
unbehandelt
Behandlung Oberfläche 2
unbehandelt
Mit Stoßnocken
Ja
Systemgebunden
Ja
Ausführung
1-teilig
Wanddicke Anschluss 1
2 mm
Länge
147 mm
FM-Prüfung
Ja
UL-Prüfung
Nein
Max. Arbeitsdruck bei 20 °C
16 bar
ULC-Farbe
Nein
LPCB-Prüfung
Nein
Länge Anschluss 1
127 mm
Arbeitslänge Anschluss 1
64 mm
Länge Anschluss 2
20 mm
Zugfest
Ja
Mit Entlüfter
Nein
Mit Entleerventil
Nein
Mit Dichtungsmaterial
Nein
Verschlossen
Nein
Modeltyp
R2726
Serie
XPress Edelstahl
